Универсальный DC-DC преобразователь XL6009

Исходники изображение:

Используйте универсальный DC-DC преобразователь для получения стабильного напряжения при повышенном или пониженном источнике питания. Например модуль поможет зарядить мобильный телефон или ноутбук в полевых условиях: утром от аккумулятора машины, днем от солнечной батареи, ночью от энергии ветра.

Для старта вам достаточно лишь один раз отрегулировать требуемое выходное напряжение, а далее модуль будет преобразовывать «любое» входное напряжение в заранее заданное значение.

Общие сведения

Универсальный DC-DC преобразователь выполнен на чипе XL6009 по схеме Buck-Boost Converter, что означает симбиоз понижающего и повышающего преобразователя. Модуль способен выдавать стабильное напряжение на выходе от 2 до 40 вольт при любом входном напряжении от 5 до 35 вольт. А это значит, что на выходе преобразователя всегда будет заданное стабильное напряжение, при том входное напряжение может быть выше или ниже выходного.

Пример работы

В качестве примера продемонстрируем работу DC-DC преобразователя. Установим интересующее напряжение на выходе при одном источнике входного напряжения, затем сменим источник питания на другой и проверим изменилось ли выходное напряжение.

Что понадобится

Эксперимент

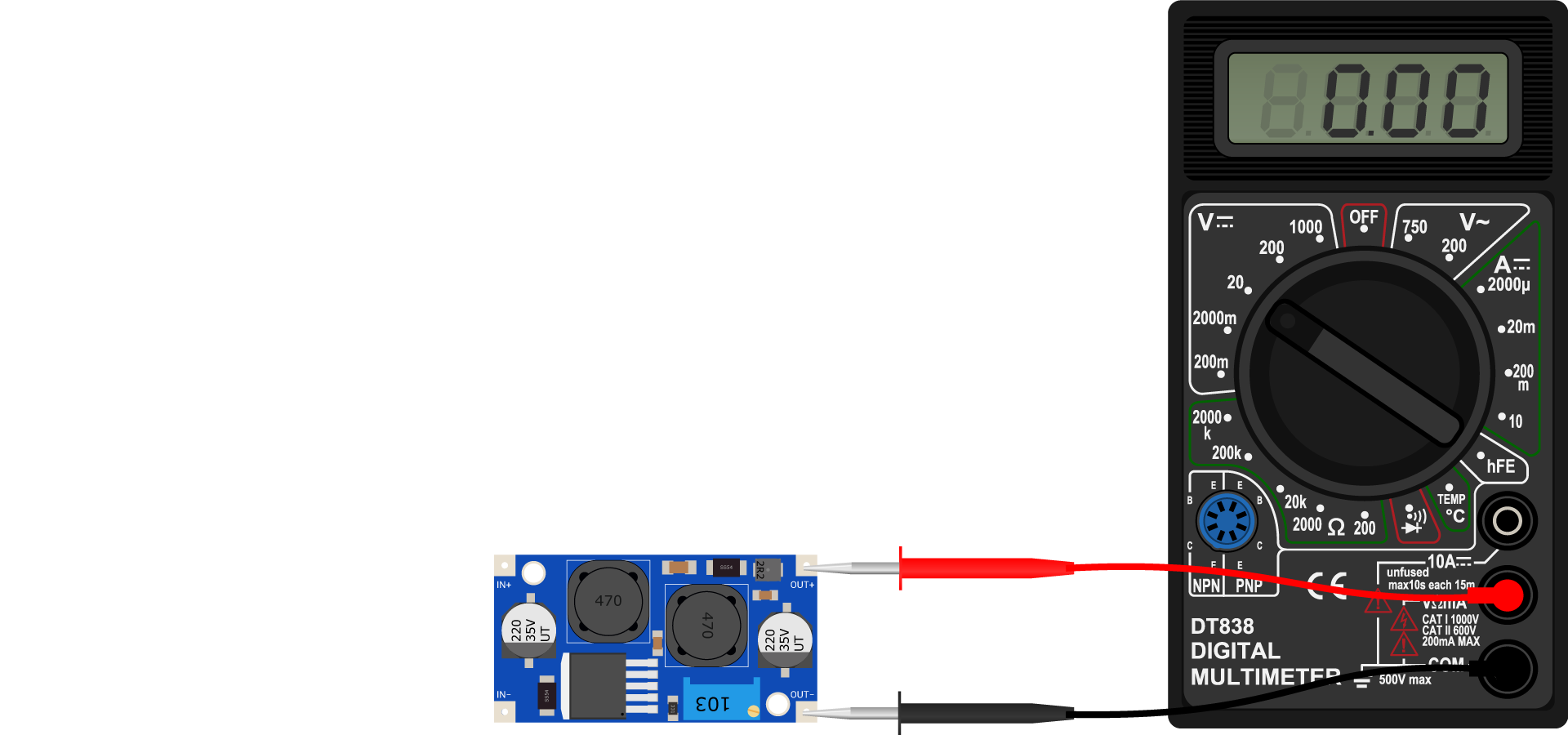

  1. Подключите мультиметр к выходным контактам преобразователя.Converter Voltage DC-DC XL6009 Example.1

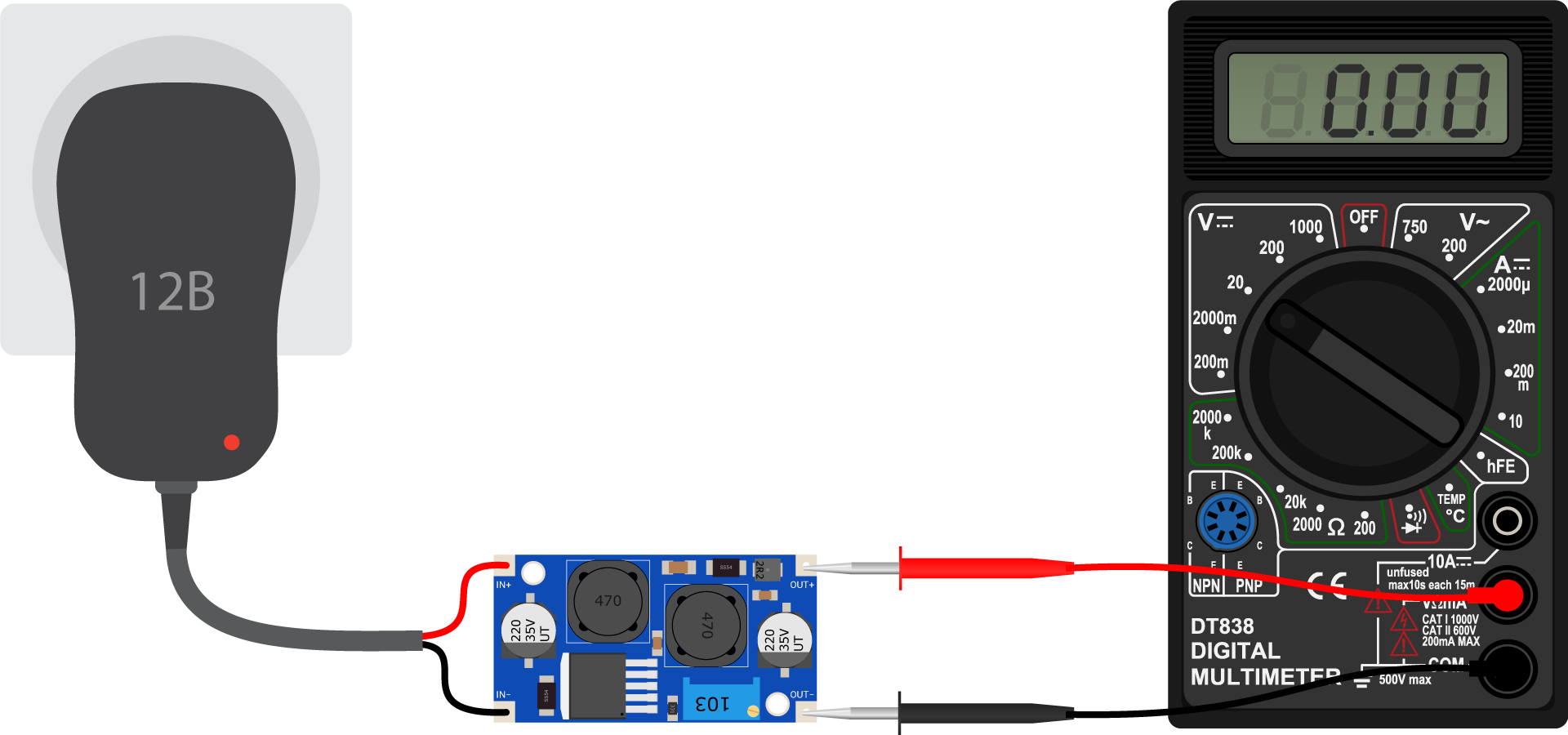

  2. Подключите источник питания на 12 В к входным контактам преобразователя.Converter Voltage DC-DC XL6009 Example.2
  3. Установите выходное напряжение в значение 9 В с помощью потенциометра.Converter Voltage DC-DC XL6009 Example.3
  4. Замените источник питания с 12 В на 5 В. Как видите выходное напряжение осталось неизменным со значением 9 В.Converter Voltage DC-DC XL6009 Example.4

Элементы платы

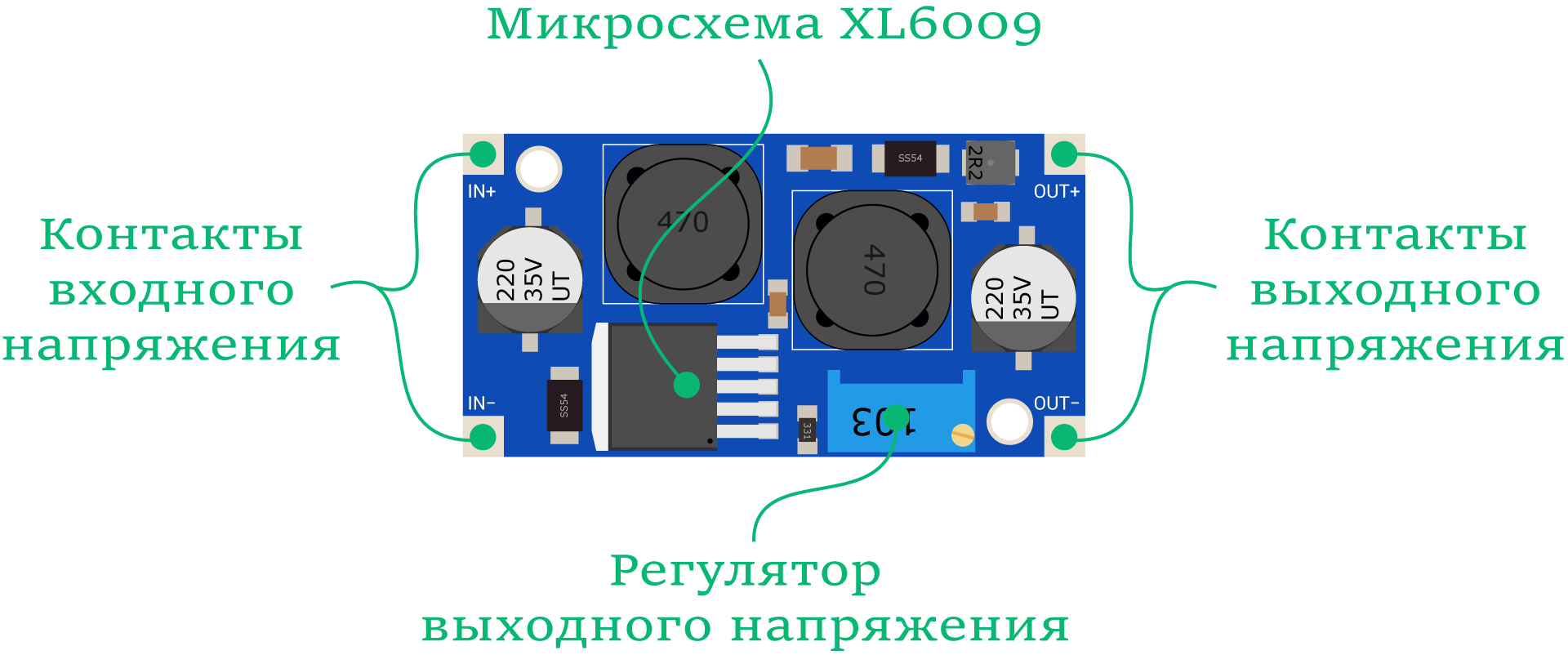

Converter Voltage DC-DC XL6009 Annotation

Микросхема XL6009

За преобразования напряжения отвечает чип XL6009.

Контакты входного напряжения

Входное напряжение подключается к модулю через контакты IN+ и IN−. Диапазон входного напряжение от 5 до 35 В.

Контакт Функция Подключение
IN+ Входное напряжение (+) Подключите к плюсу источника питания.
IN− Входное напряжение (−) Подключите к минусу источника питания.

Контакты входного напряжения

Выходное напряжение подключается к модулю через контакты OUT+ и OUT−. Диапазон выходного напряжение от 2 до 40 В, которое регулируется потенциометром.

Контакт Функция Подключение
OUT+ Выходное напряжение (+) Подключите к плюсу нагрузки.
OUT− Выходное напряжение (−) Подключите к минусу нагрузки.

Регулятор выходного напряжения

Выходное напряжение можно регулировать с помощью многооборотного потенциометра. Для удобства коммуникации понадобится плоская отвертка. Выходное напряжение не зависит от входного, т.е. на выходе преобразователя всегда будет заданное стабильное напряжение, при том что входное напряжение может быть выше или ниже выходного.

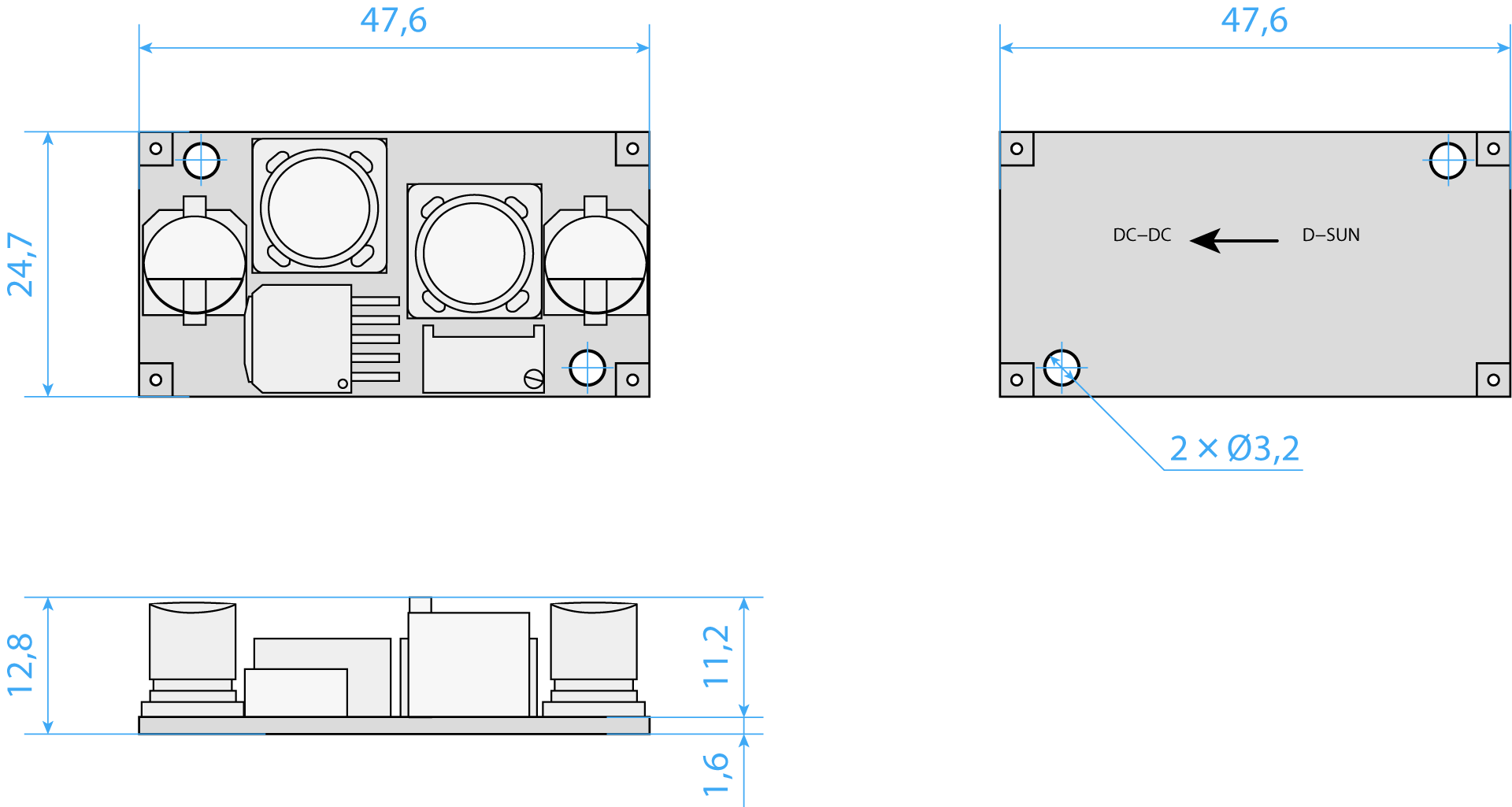

Габаритный чертёж

Converter Voltage DC-DC XL6009 Dimensions

Комплектация

  • 1× Плата-модуль

Характеристики

  • Модель: Универсальный DC-DC преобразователь XL6009
  • Тип преобразователя: Buck-Boost / Step Up-Step Down / повышающе-понижающий
  • Входное напряжение питания: 5–35 В
  • Выходное напряжение питания: 2–40 В (регулируемое)
  • Максимальный выходной ток: до 3 А
  • КПД: до 92%
  • Разъем входного напряжения: контакты под пайку
  • Разъем выходного напряжения: контакты под пайку
  • Размеры: 47,6×24,7 мм
