Общие сведения:
Эта статья - пошаговая инструкция по установке драйвера USB-UART преобразователя на чипе CH340 для операционной системы Window 10.
Внимание! Для установки драйверов необходимы права администатора. Зайдите от имени пользователя с правами администратора или попросите администатора компьютера дать повышенные права аккаунту, от имени которого будет производиться установка драйвера.
Драйвер - исполняемая программа-модуль, предоставляющая интерфейсы высокого уровня для управления устройствами на низком уровне.
Шаг 1. Подключение устройства.
Подключите устройство с USB-UART перобразователем к персональному компьютеру. Если компьютер не подключён к сети интернет или на нём не работает Windows Update, то драйвера для USB-UART преобразователя придётся установить вручную.
Шаг 2. Диспетчер устройств.
![](http://iarduino.ru/img/upload/1b20e7f5049e448e9896ce6b0a6d4532.png)

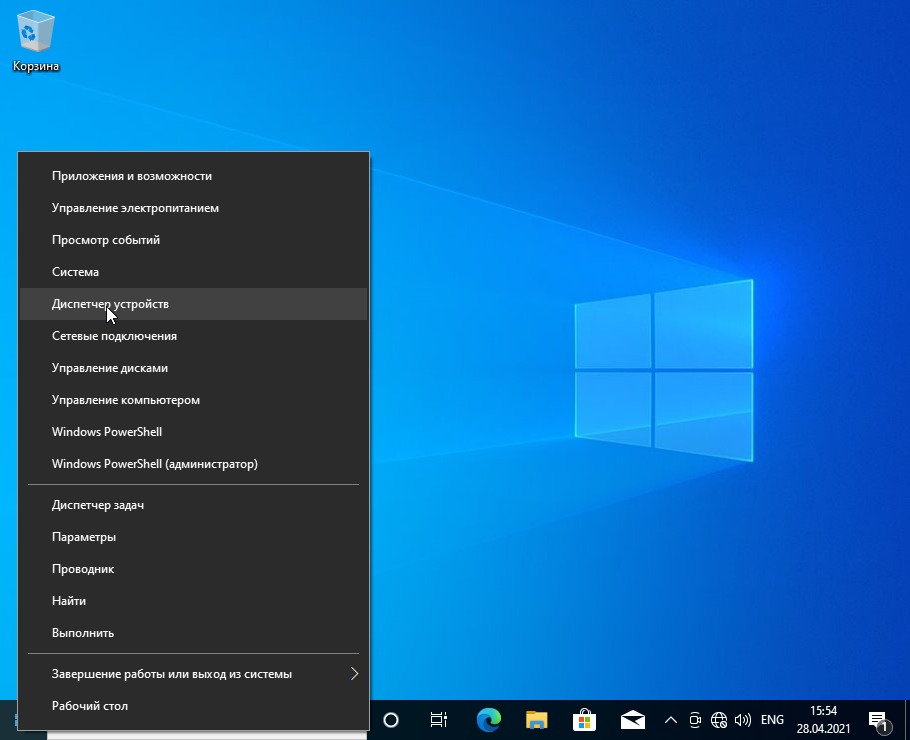

Нажмите правой клавишей мыши на кнопку с логотипом Windows в левом нижнем углу и нажмите на пункт "Диспетчер устройств" в открывшемся меню.
![](http://iarduino.ru/img/upload/58bb09b7adae573e5181fe6df1c871fc.png)

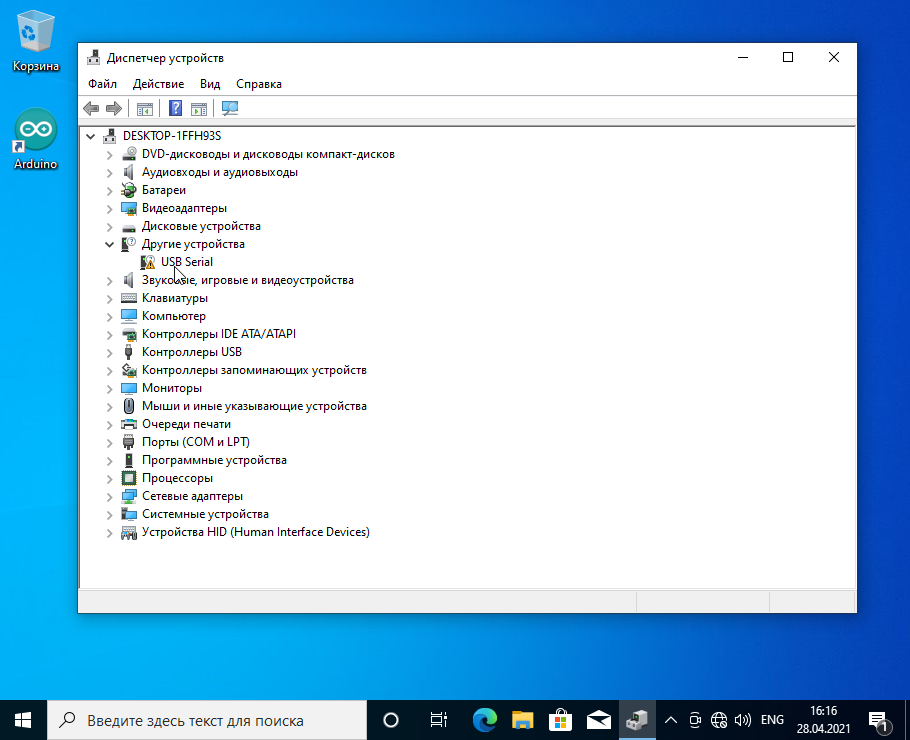

Откроется окно Диспетчера устройств, в нём должен быт пункт "Другие устройства -> USB Serial" с пиктограммой в виде жёлтого треугольника с восклицательным знаком.
Шаг 3. Скачивание драйвера.
![](http://iarduino.ru/img/upload/4bc9023aedd759f88fb79c55f6d5d888.png)

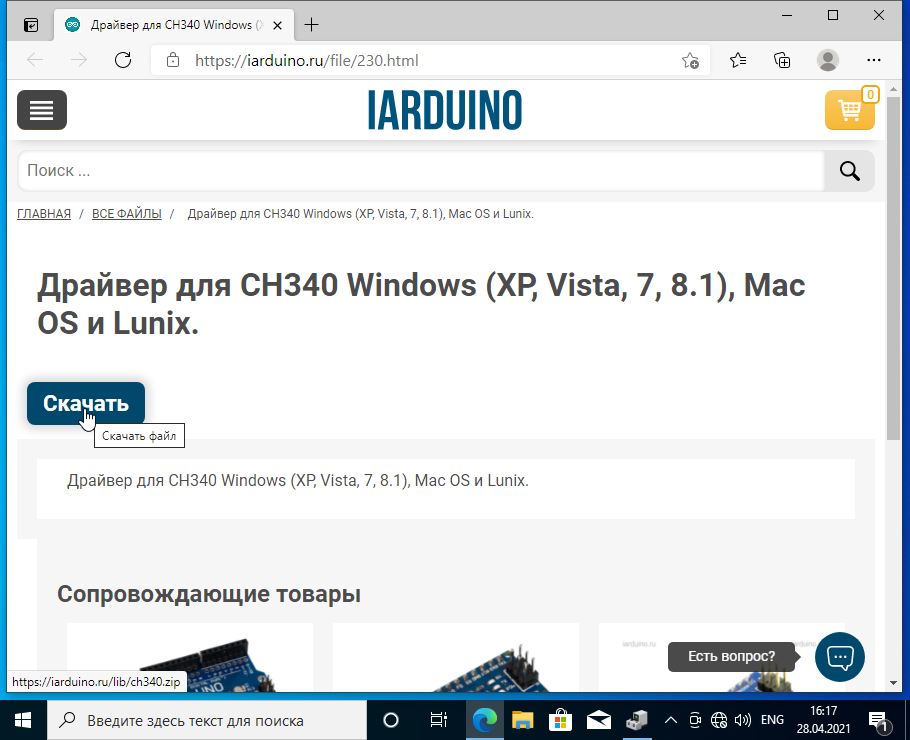

Нажмите на эту ссылку и скачайте драйвер, нажав на кнопку скачать.
![](http://iarduino.ru/img/upload/89cbbcd9d1a2484f6deca925d89e0a01.png)

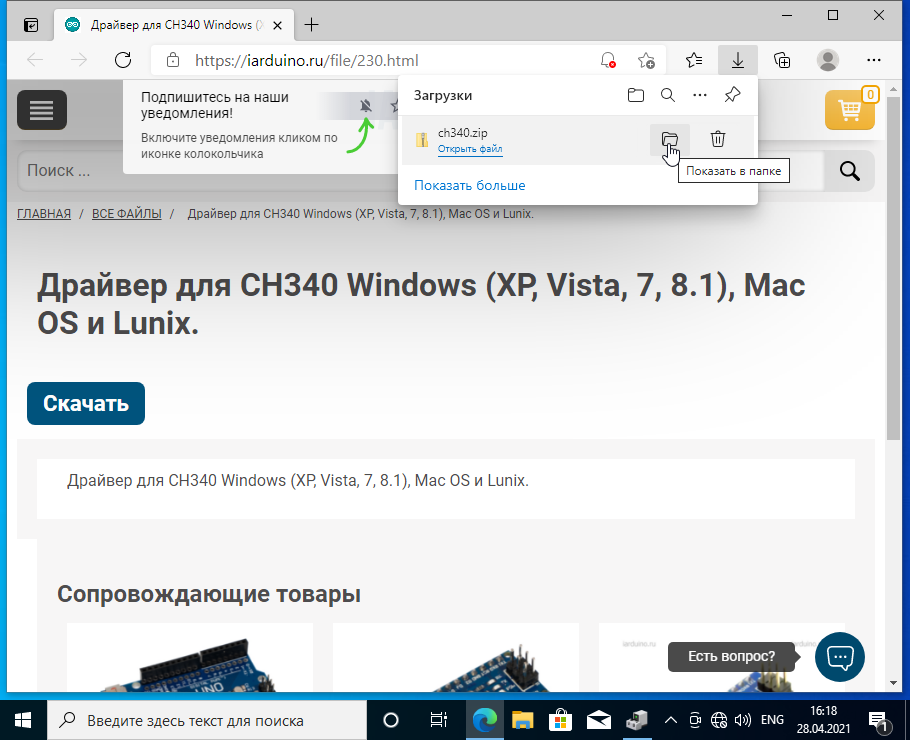

После того как файл скачался, нажмите на иконку "Показать в папке" в окне загрузок.
![](http://iarduino.ru/img/upload/584bcef757c9e4d4644ccd5a745fd91c.png)

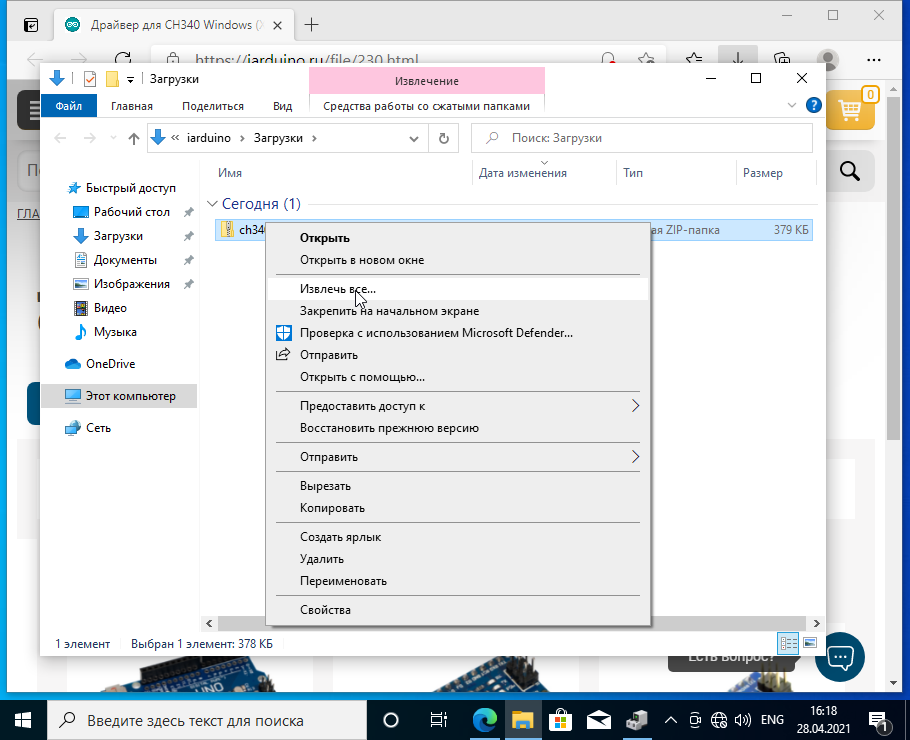

Откроется окно Windows Explorer. Нажмите на только что скачанный файл правой клавишей мыши и выбирите пункт "Извлечь все..." из меню.
![](http://iarduino.ru/img/upload/ac0d15ac03ac443f8c00409065de547d.png)

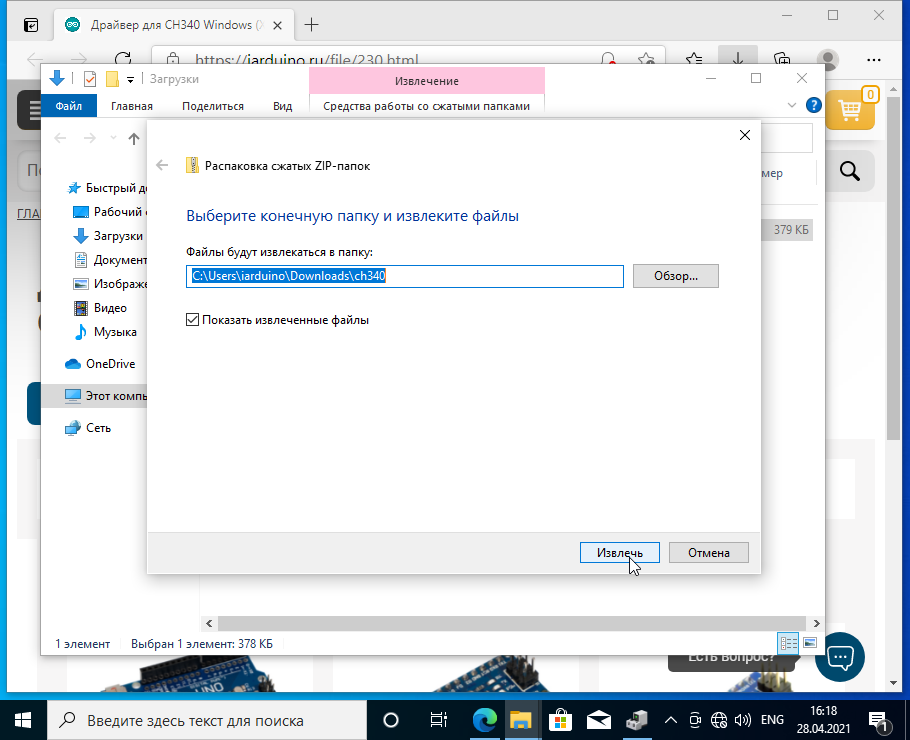

Во вновь открывшемся окне нажмите "Извлечь". Убедитесь, что стоит галочка слева от фразы "Показать извлечённые файлы".
![](http://iarduino.ru/img/upload/04f38a24d0fc69f388254deb1a95d3ea.png)

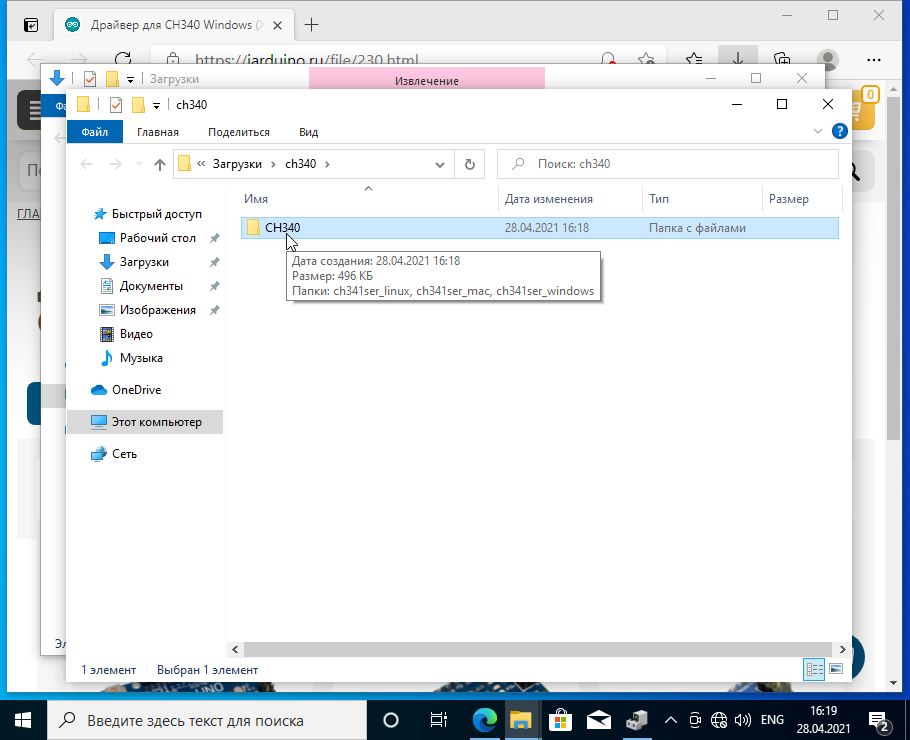

Откроется окно Windows Explorer с распакованными файлами драйверов. Откройте папку CH340.
![](http://iarduino.ru/img/upload/9b96a51a2879e735cdb2df6a6e90ff74.png)

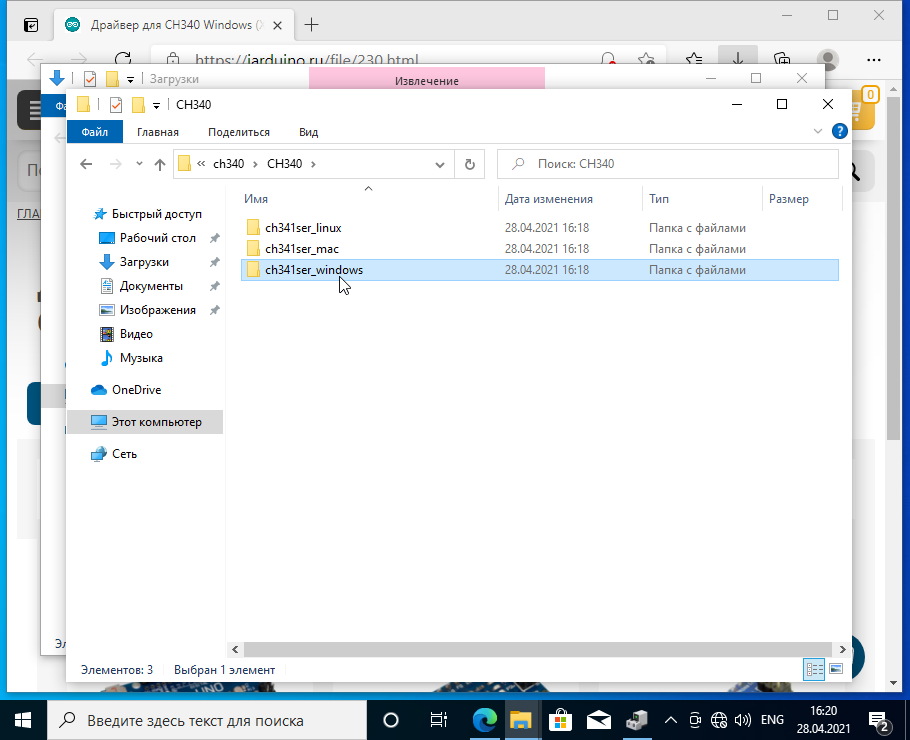

Откройте папку ch341ser_windows
![](http://iarduino.ru/img/upload/1d9783b9876194e0b2a12f4686ef696d.png)

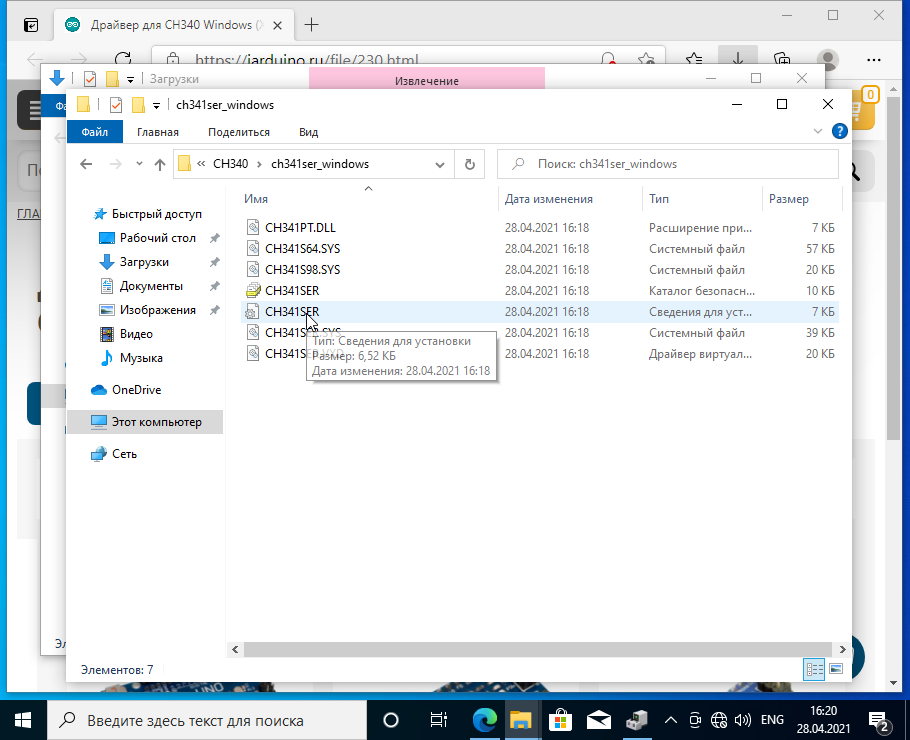

В папке находится файл сведений для установки CH341SER.INF. Если Ваша система настроена не отображать расширения известных типов файлов, то распознать этот файл можно по иконке с одной шестерёнкой и всплывающей подсказке при наведении на него. Подсказка должна выглядеть как на рисунке.
Шаг 4. Установка драйвера.
![](http://iarduino.ru/img/upload/cc7582431f274fd77403074dc767b965.png)

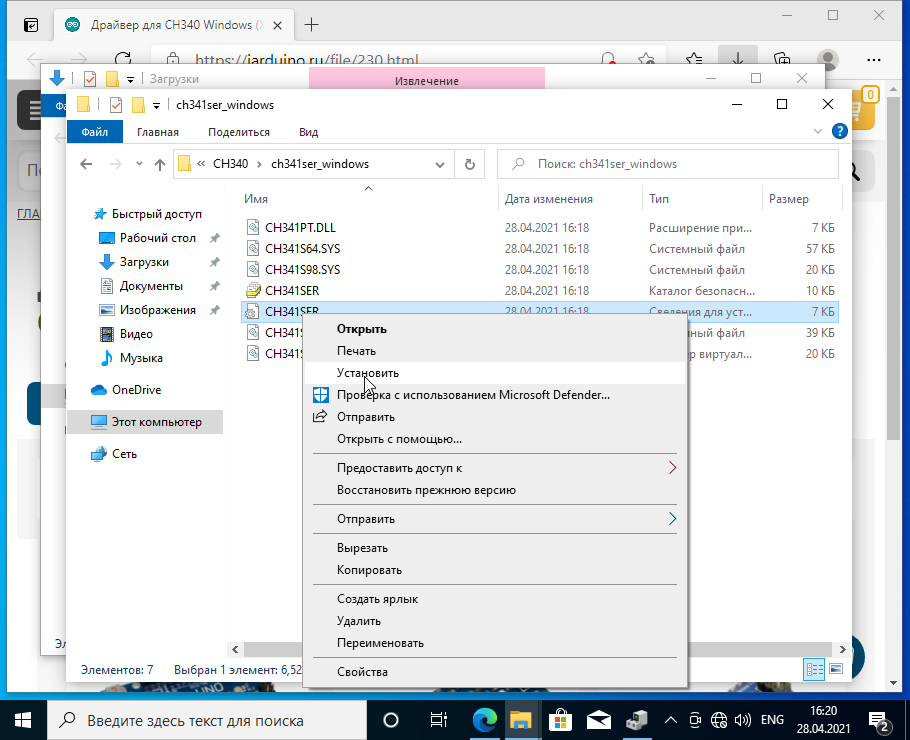

Нажмите правой клавишей мыши на файл CH341SER.INF и выберете из меню пункт "Установить".
![](http://iarduino.ru/img/upload/c6b4593198a13eba25f2c2196ababb4f.png)

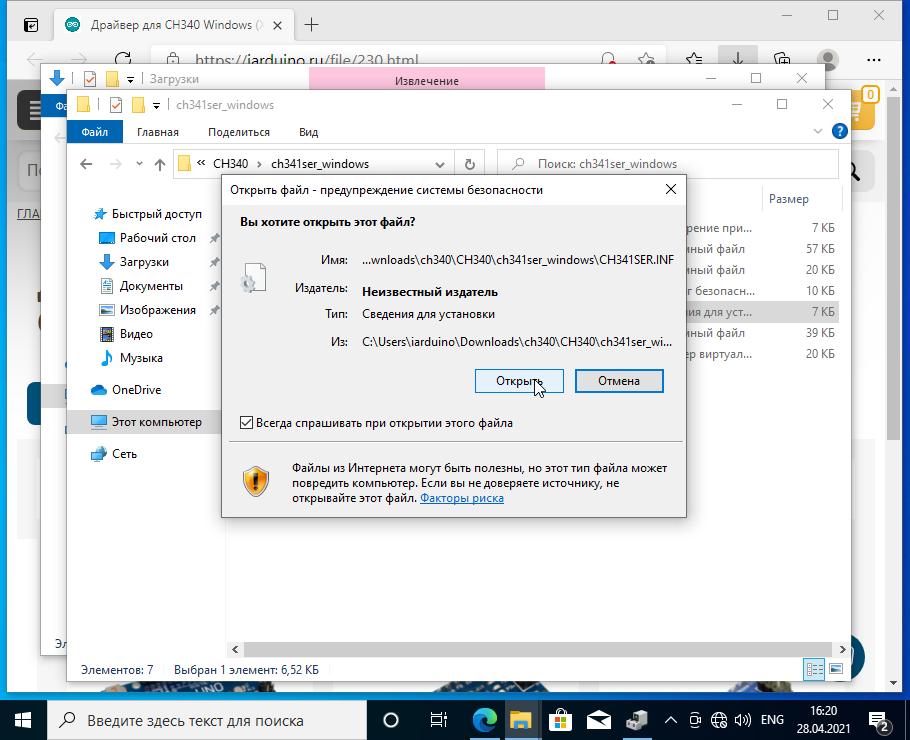

Во вновь открывшемся окне нажмите "Открыть".
![](http://iarduino.ru/img/upload/35e55f246b82349e38cba92f7151b80c.png)

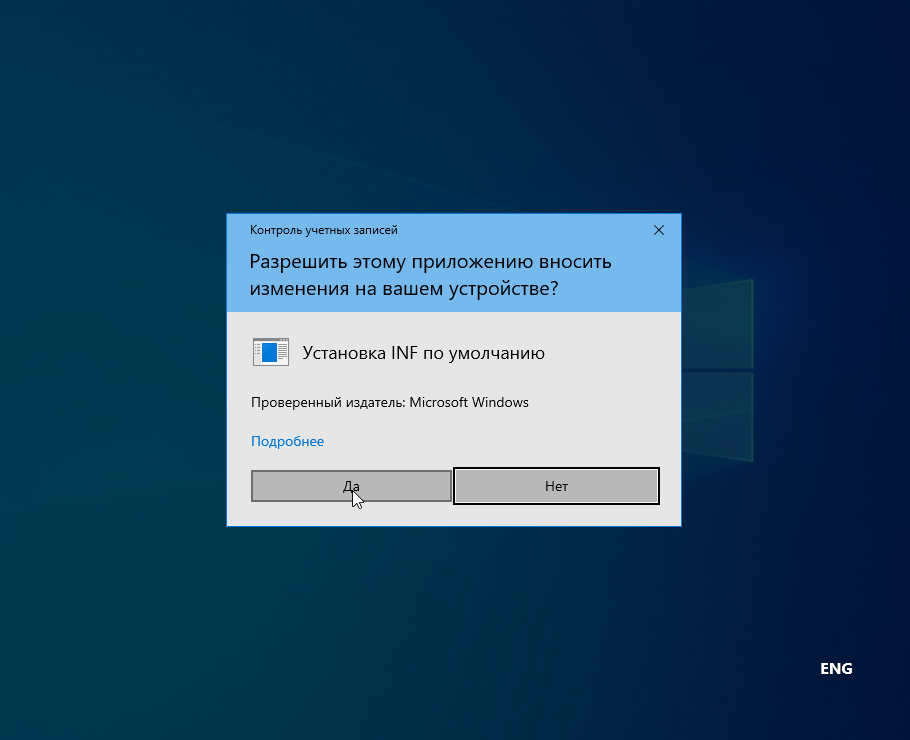

Нажмите "Да".
![](http://iarduino.ru/img/upload/5792b704330714493e7237c73cc82c4f.png)

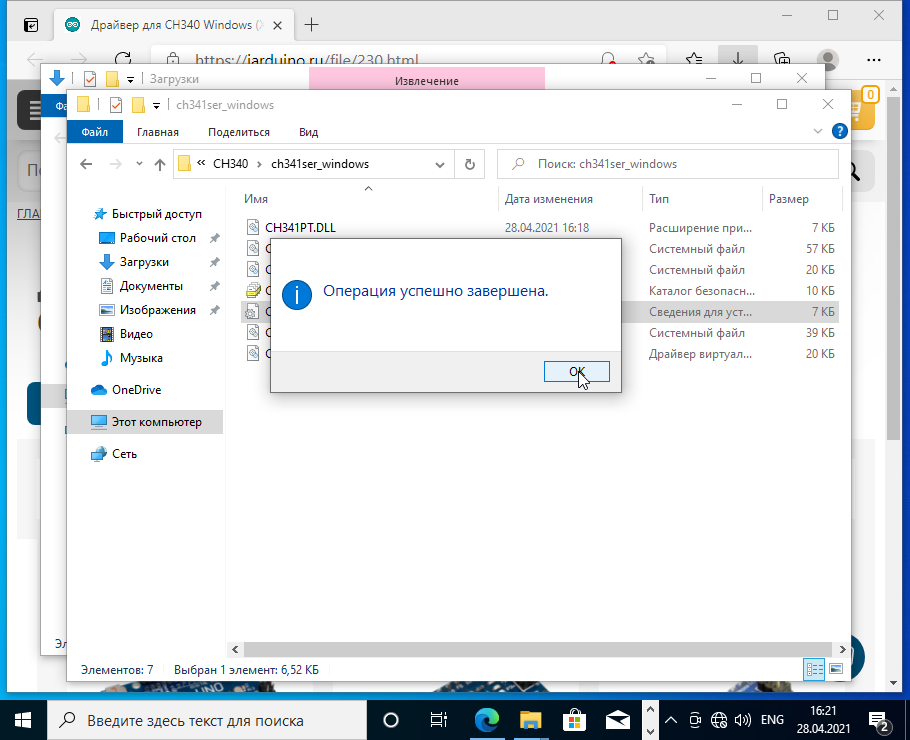

После завершения установки нажмите "OK".
![](http://iarduino.ru/img/upload/2cf18e8f6374125efd3335c8d0e5d910.png)

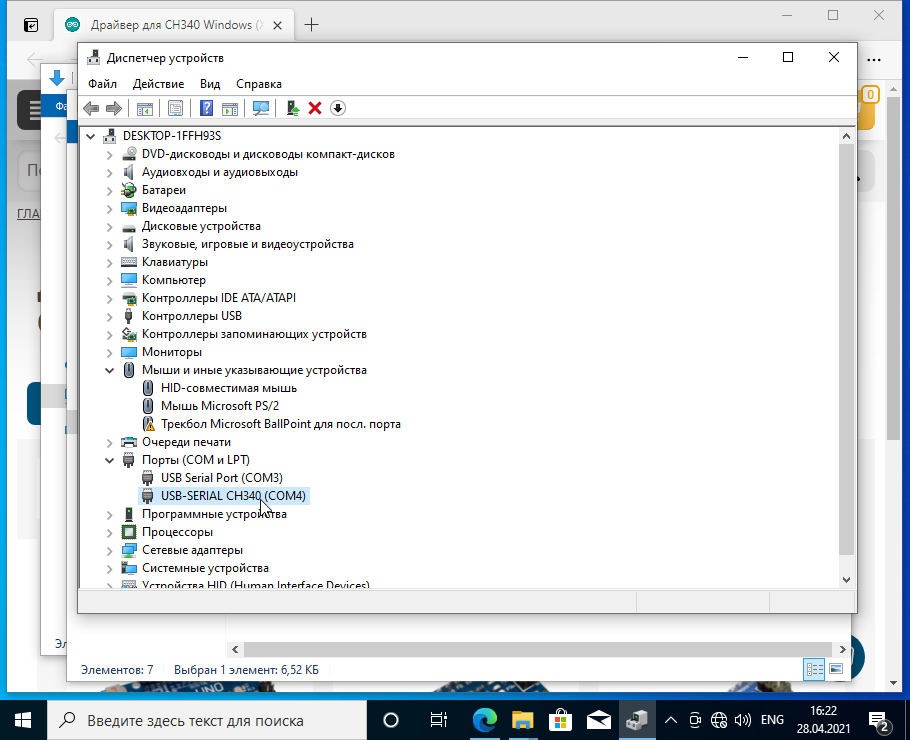

В Диспетчере устройств, в разделе "Порты (COM и LPT)" должен появиться новый виртуальный COM-порт "USB-SERIAL CH340".
Шаг 5. Проверка.
![](http://iarduino.ru/img/upload/4805afe99eb5e72df26b81d72b691ef5.png)

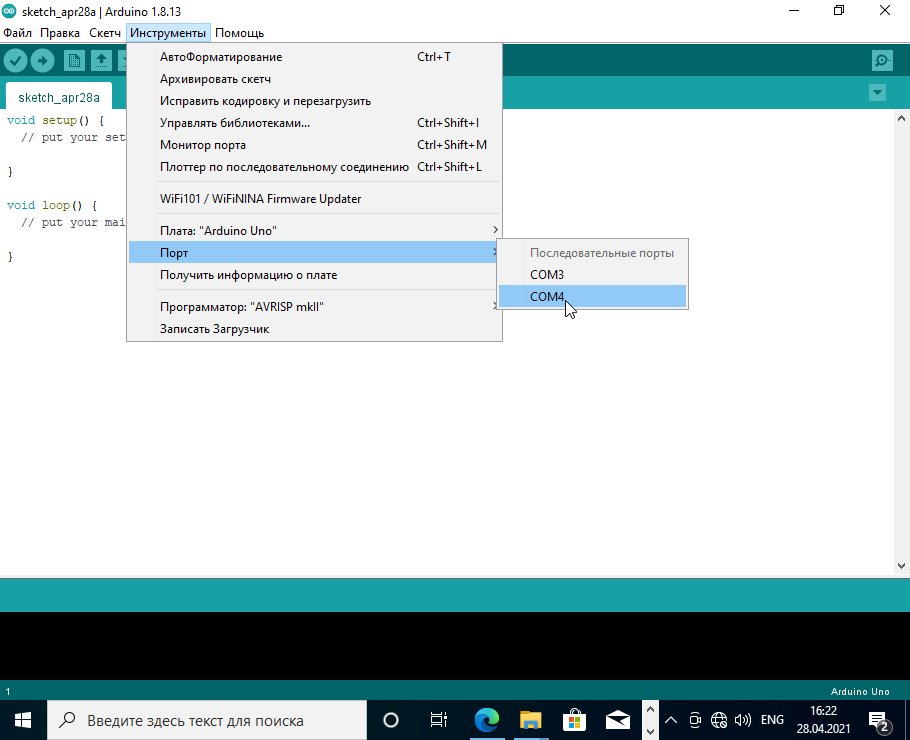

После установки драйвера откройте Arduino IDE и убедитесь, что появился новый виртуальный COM-порт.
