BMS-платы
Общие сведения:
BMS-платы — платы, предназначенные для защиты аккумуляторов. Такие платы могут защищать от перезаряда/переразряда, больших токов потребления, коротких замыканий и пр.
Данные платы не предназначены для использования в качестве контроллеров заряда. Для корректного процесса заряда аккумуляторов необходимо использовать специально предназначенные платы заряда, либо зарядные блоки питания.
Некоторые подобные платы могут обладать функцией балансировки - выравнивания напряжения на всех аккумуляторах. В представленных ниже платах такой функции нет.
Платы рассчитаны на работу с аккумуляторами напряжением 3,7В, например, литий-ионные (Li-ion), в частности формат 18650, литий-полимерные (Li-Po), и др.
На платах расположены контакты для подключения аккумуляторов (В-, В1, В2, В+ и т.д., подробнее см. схемы подключения ниже), а также P+ и P- (к этим контактам подключается нагрузка, а во время заряда аккумуляторов - зарядное устройство).
Видео:
Редактируется...
Плата защиты 3А

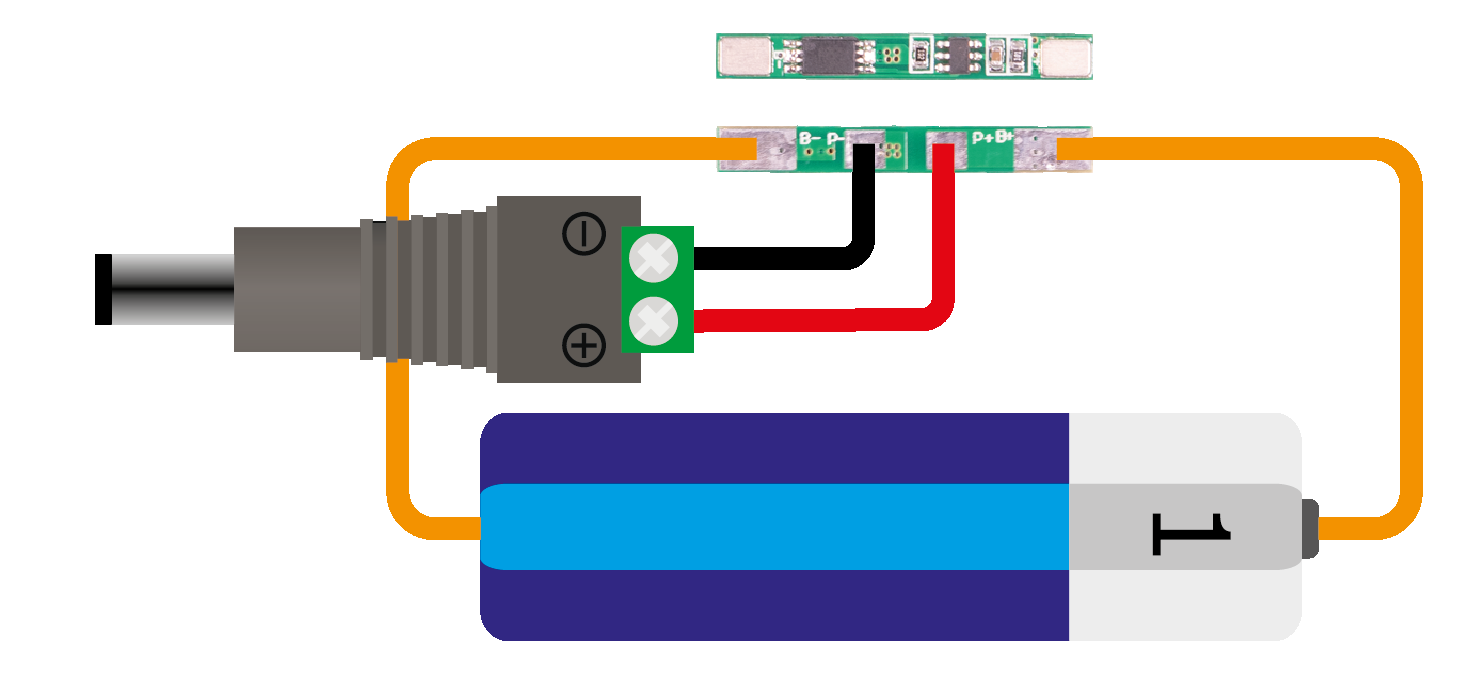

Плата защиты для одного аккумулятора. Не обладает функцией контроля заряда и не защищает аккумулятор от перезаряда (необходимо использовать специальное зарядное устройство).
При разряде аккумулятора до напряжения 2,54 ± 0,1 В происходит отключение нагрузки.
Восстановление происходит при напряжении 2,9 ± 0,1 В.
Максимальный непрерывный ток заряда и разряда 2А. При токе разряда 3А, а также при коротком замыкании, плата переходит в режим защиты. Восстановление работы происходит при полном отключении нагрузки с выхода платы (даже если потребляемый ею ток уже меньше). После этого напряжение на выходе восстанавливается.
| Количество подключаемых аккумуляторов | 1 |
| Защита от перезаряда | нет |
| Защита от переразряда | 2,54 ± 0,1 В (восстановление при 2,9 ± 0,1 В) |
| Максимальный непрерывный зарядный ток | 2 А |
| Максимальный непрерывный ток разряда | 2 А |
| Защита от перегрузки по току | 3 А |
| Защита от короткого замыкания | есть |
| Размер | 30 × 4 × 2 мм |
Плата защиты 12А

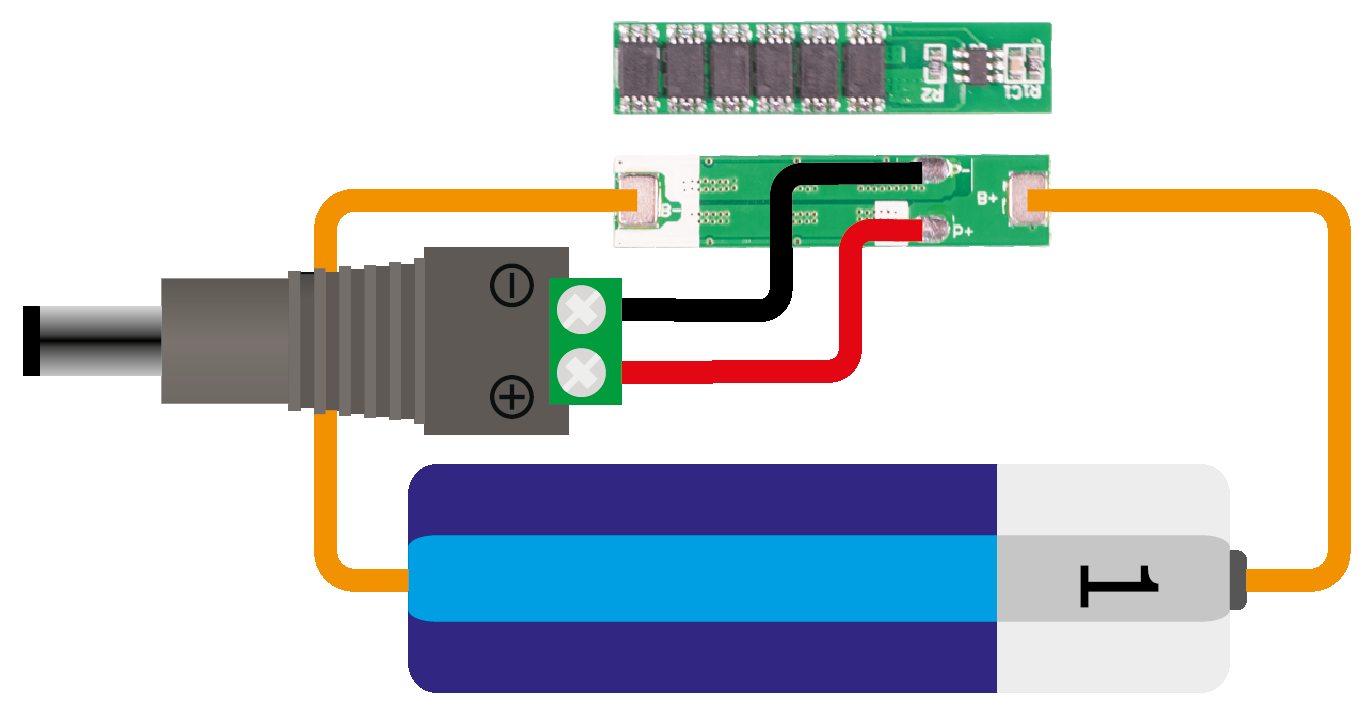

Плата защиты для одного аккумулятора. Не обладает функцией контроля заряда и не защищает аккумулятор от перезаряда (необходимо использовать специальное зарядное устройство).
При разряде аккумулятора до напряжения 2,45 ± 0,1 В происходит отключение нагрузки. Восстановление происходит при напряжении 2,9 ± 0,1 В.
Максимальный непрерывный ток разряда 12А, но мы не рекомендуем длительное время нагружать плату током более 9А из-за возможного перегрева платы. При коротком замыкании плата переходит в режим защиты. Восстановление работы происходит при полном отключении нагрузки с выхода платы (даже если потребляемый ею ток уже меньше). После этого напряжение на выходе восстанавливается.
| Количество подключаемых аккумуляторов | 1 |
| Защита от перезаряда | нет |
| Защита от переразряда | 2,45 ± 0,1 В (восстановление при 2,9 ± 0,1 В) |
| Максимальный постоянный ток | 12 А (рекомендуем не более 9А из-за нагрева) |
| Максимальный мгновенный ток | 15 А |
| Защита от короткого замыкания | есть |
| Размер | 35 × 7,5 × 2 мм |
Плата защиты 5А
Плата защиты для трёх аккумуляторов. Не обладает функцией контроля заряда и не защищает аккумулятор от перезаряда (необходимо использовать специальное зарядное устройство).

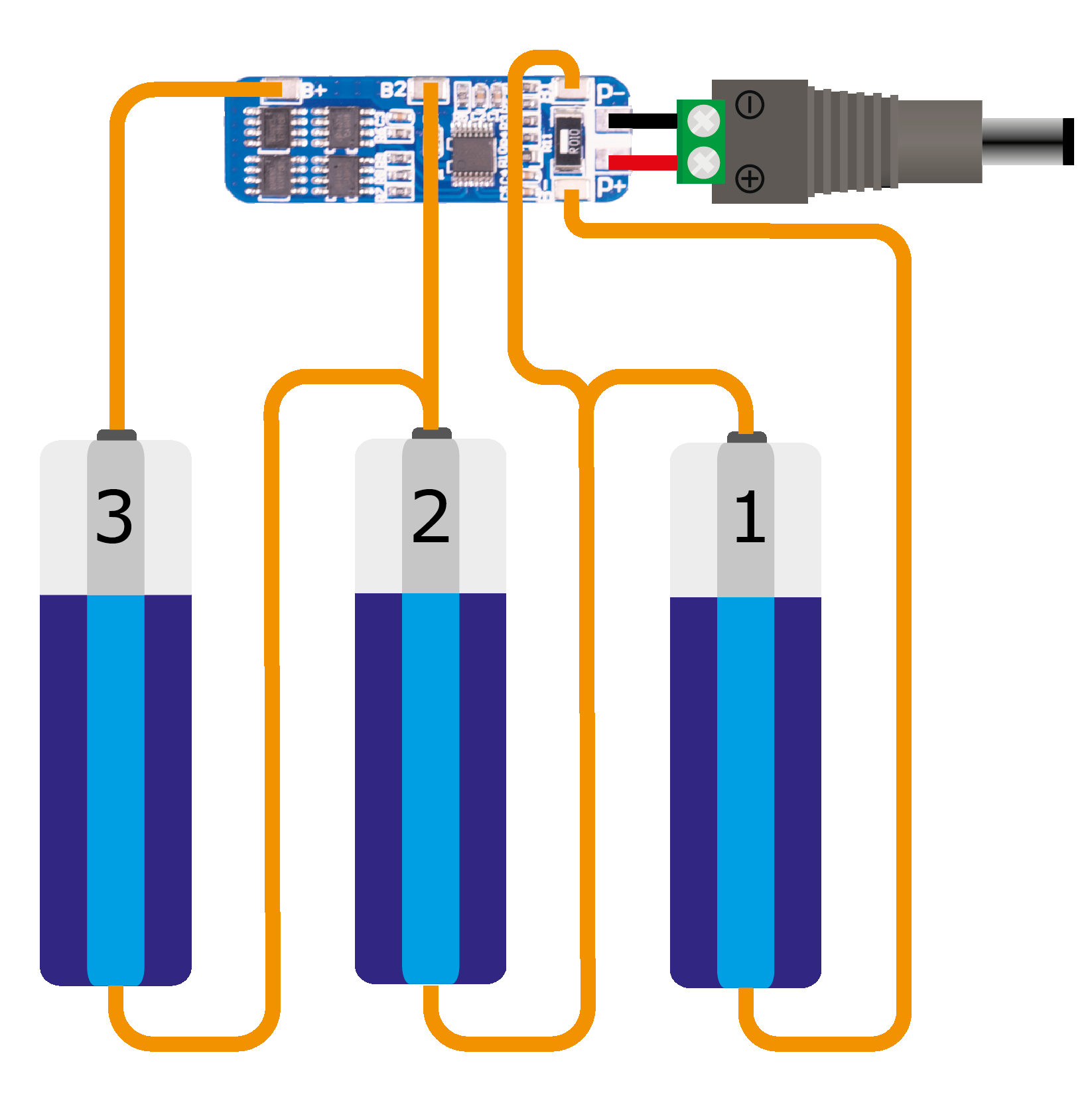

Аккумуляторы соединяются последовательно (см. схему подключения ниже), а значит общее напряжение будет равно сумме напряжений аккумуляторов (примерно 11,5-12,5 В).
При разряде одного из аккумуляторов до напряжения 2,3-3,0 ± 0,05 В происходит отключение нагрузки.
Максимальный непрерывный ток разряда 5-8 А. При коротком замыкании плата переходит в режим защиты. Восстановление работы происходит при подаче питания на контакты P+ и P-. После этого напряжение на выходе восстанавливается.
Особенность данной платы: изначально, при подключении аккумуляторов, плата находится в режиме защиты. Чтобы выйти из него, необходимо подать напряжение на контакты P+ и P-, только после этого на выходе появится напряжение.
| Количество подключаемых аккумуляторов | 3 |
| Напряжение на выходе | примерно 11,5 - 12,5 В |
| Защита от переразрядки (каждого аккумулятора) | 2,3-3,0 В ± 0,05 В |
| Максимальный постоянный ток | 5 - 8 А |
| Максимальный мгновенный ток | 9 - 10 А |
| Ток собственного потребления | <6 мкА |
| Защита от короткого замыкания | есть |
| Размер | 50 × 15,5 × 3 мм |
HXYP-3s-BM15
Плата защиты для трёх аккумуляторов. Не обладает функцией контроля заряда и не защищает аккумулятор от перезаряда (необходимо использовать специальное зарядное устройство).

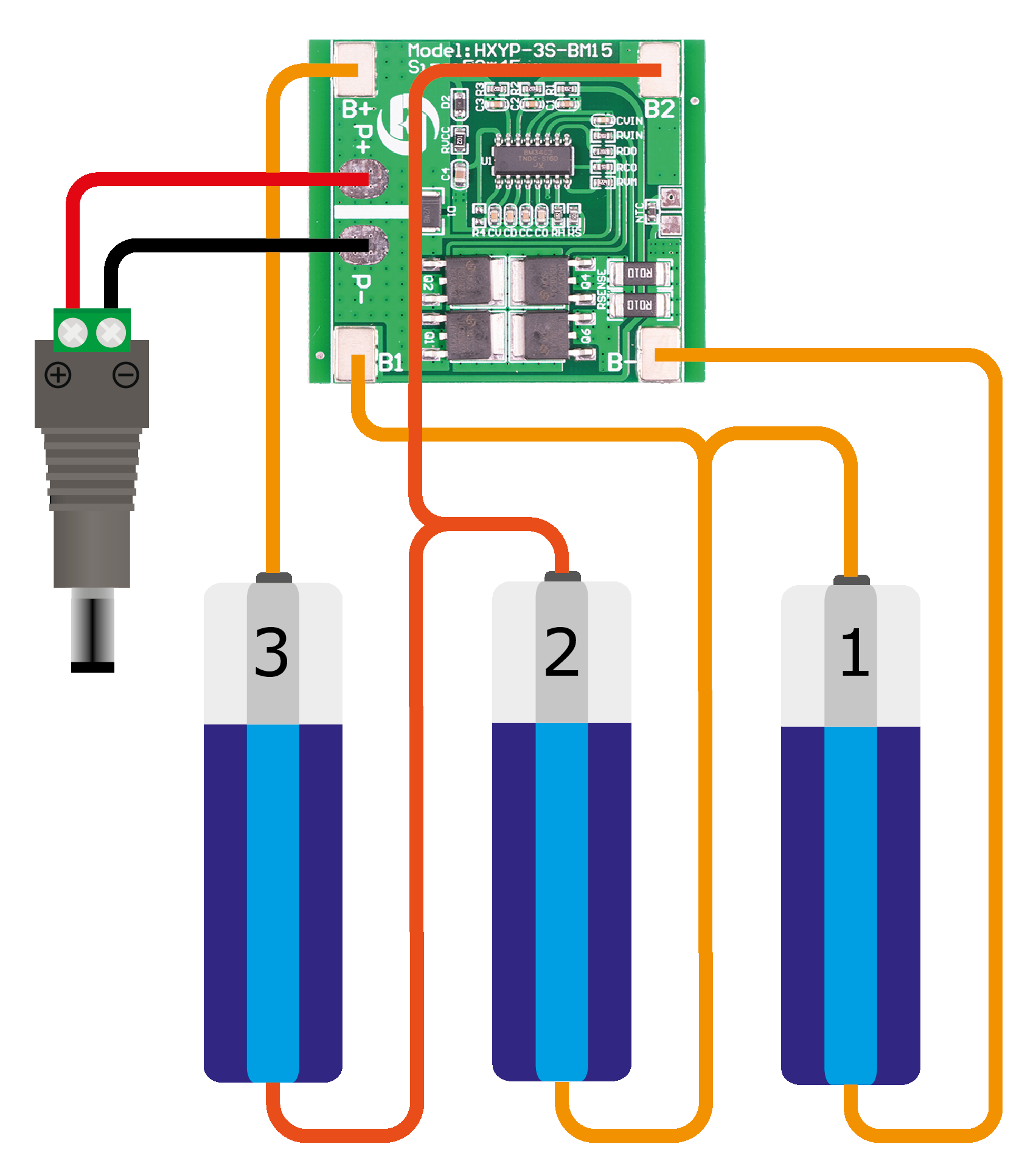

Аккумуляторы соединяются последовательно (см. схему подключения ниже), а значит общее напряжение будет равно сумме напряжений аккумуляторов (примерно 11,5-12,5 В).
При разряде одного из аккумуляторов до напряжения 2,5 ± 0,05 В происходит отключение нагрузки.
Максимальный непрерывный ток разряда 14 А. При коротком замыкании плата переходит в режим защиты. Восстановление работы происходит при полном отключении нагрузки с выхода платы (даже если потребляемый ею ток уже меньше). После этого напряжение на выходе восстанавливается.
| Количество подключаемых аккумуляторов | 3 |
| Напряжение на выходе | 11,5 - 12,5 В |
| Защита от переразрядки (каждого аккумулятора) | 2,5 ± 0,05 В |
| Максимальный постоянный ток | 14 А |
| Максимальный мгновенный ток | 20 А |
| Ток собственного потребления | <30 мкА |
| Защита от короткого замыкания | есть |
| Размер | 45 × 52 × 3,6 мм |
HXYP-4S-B20A
Плата защиты для четырёх аккумуляторов. Не обладает функцией контроля заряда и не защищает аккумулятор от перезаряда (необходимо использовать специальное зарядное устройство).

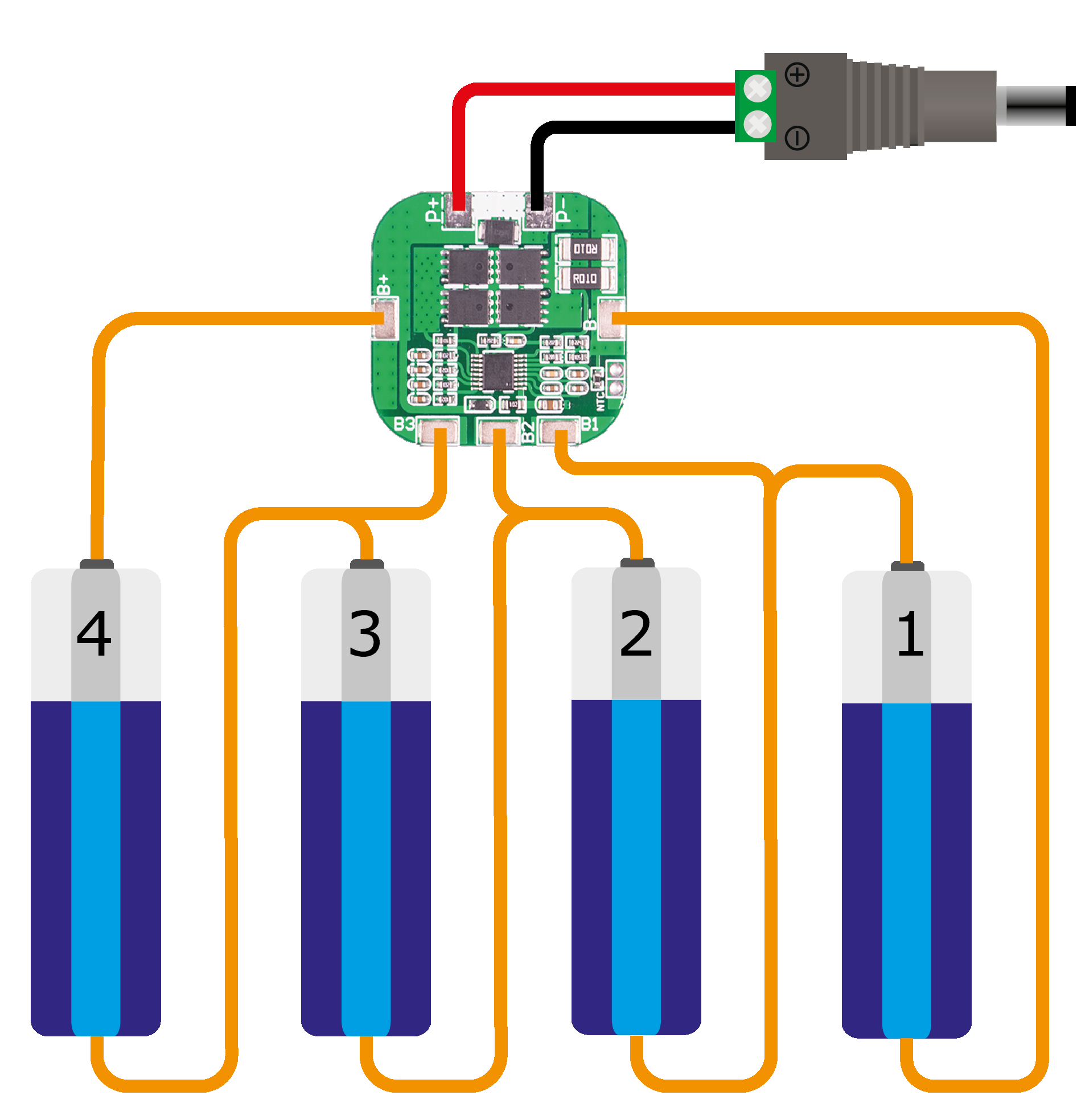

Аккумуляторы соединяются последовательно (см. схему подключения ниже), а значит общее напряжение будет равно сумме напряжений аккумуляторов (примерно 14,8-16,8 В).
При разряде одного из аккумуляторов до напряжения 2,3 ± 0,05 В происходит отключение нагрузки. Восстановление происходит при напряжении 3,0 ± 0,05 В.
Максимальный непрерывный ток разряда 8 А. При коротком замыкании плата переходит в режим защиты. Восстановление работы происходит при полном отключении нагрузки с выхода платы (даже если потребляемый ею ток уже меньше). После этого напряжение на выходе восстанавливается.
| Количество подключаемых аккумуляторов | 4 |
| Напряжение на выходе | 14,8 - 16,8 В |
| Обнаружение перегрузки по напряжению на элементе | 4,35 В ± 0,05 В (восстановление при 4,25 ± 0,05 В) |
| Защита от переразрядки (каждого аккумулятора) | 2,30 В ± 0,05 В (восстановление при 3,00 ±0,05 В) |
| Максимальный постоянный ток | 8 А |
| Максимальный мгновенный ток | 20 А |
| Защита от короткого замыкания | есть |
| Размер | 36 × 36 × 2,5 мм |
