Аналоговый термометр (Trema-модуль)

Общие сведения:

Trema-модуль аналоговый термометр - позволит измерять температуру окружающей среды. Исполнен в линейке Trema-модулей, благодаря этому вам не придется ничего паять и собирать на макетной плате.

Модуль выполнен на основе микросхемы TMP36. Он работает в диапазоне температур от −40 °C до 125 °C.

Спецификация:

  • Минимальная измеряемая температура,С - 40
  • Максимальная измеряемая температура,С - 125
  • Чувствительный элемент - п/п
  • Точность,% - 3
  • Время ответа,с - 0.001
  • Измеряемая среда - газ/поверхность
  • Напряжение питания,В - 2.7…5.5
  • Выходной сигнал - аналоговый/напряжение
  • Измерительный ток,мА - 0.05

Все модули линейки "Trema" выполнены в одном формате

Подключение:

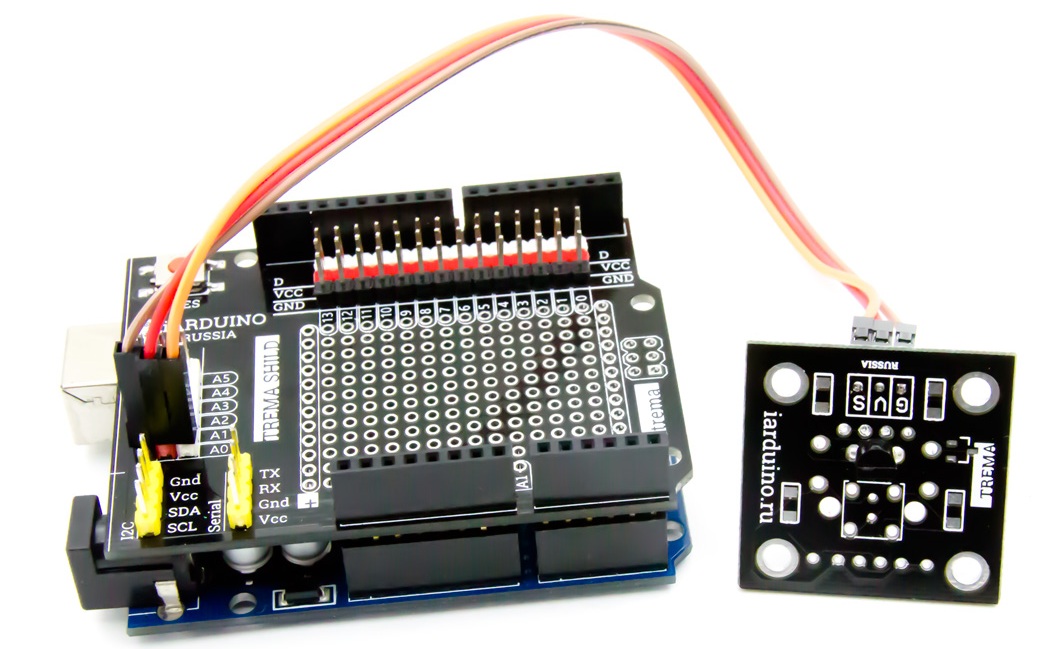

В комплекте имеется кабель для быстрого и удобного подключения к Trema Shield.

На выходе из датчика мы имеем аналоговый сигнал, с уровнем напряжения прямо пропорциональным температуре, с шагом 10 мВ/°C.

Модуль удобно подключать 3 способами, в зависимости от ситуации:

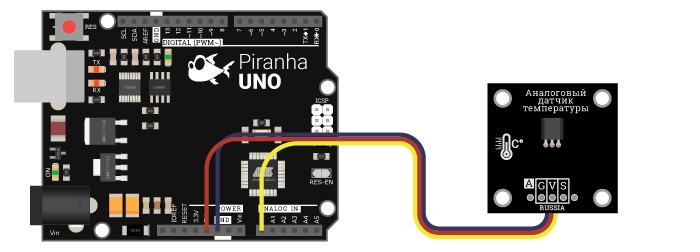

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO.

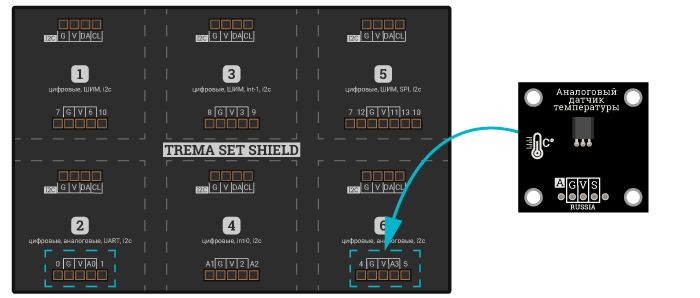

Способ - 2 :  Используя Trema Set Shield

Модуль можно подключить к любому из аналоговых входов Trema Set Shield.

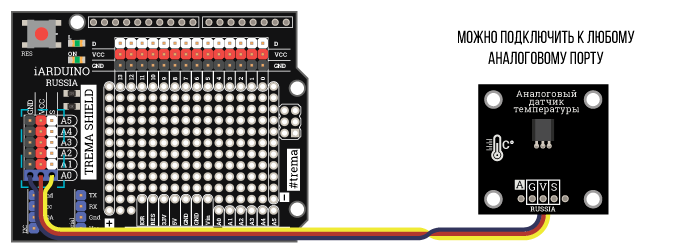

Способ - 3 :  Используя проводной шлейф и Shield

Используя 3-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Примеры:

Простой термометр на Arduino:

В данном примере будем считывать сигнал с аналогового термометра и преобразовывать температуру в градусы Цельсия.

 int sensorPin = A0;                                          // Определяем вывод для датчика TMP36
void setup() {
  Serial.begin(9600);                                         // Инициируем передачу данных на скорости 9600 бит/сек
}
void loop() {
  int reading = analogRead(sensorPin);                        // Считываем напряжение датчика
  float voltage = reading * 5.0;                              // Преобразуем показания в напряжение( для 3.3v используйте значение 3.3 )
  voltage /= 1024.0;
  float temperatureC = (voltage - 0.5) * 100 ;                // Выводим температуру, исходя из 10 мВ на градус со смещением 500 мВ
  Serial.print(temperatureC); Serial.println(" degrees C");
  delay(1000);                                                // Ждем секунду
}

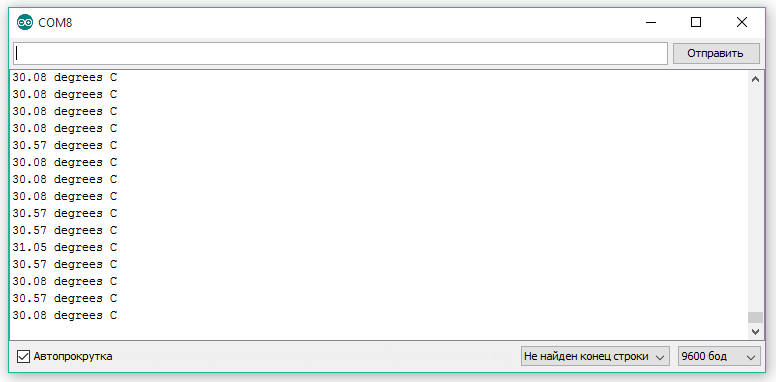

Теперь в мониторе последовательного порта можно наблюдать значения температуры.

Применение:

  • Метеостанции
  • Проекты климат-контроля
