Общие сведения:
Trema Nano Shield - это плата расширения, которая упрощает процесс подключения модулей к Arduino NANO. Использование Trema Shield NANO Compact избавляет Вас от необходимости пайки проводов при подключении нескольких модулей к Arduino NANO, упрощает процесс создания устройств.
Видео:
Редактируется...
Подключение:

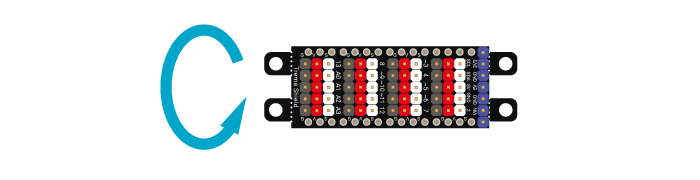

Переверните Shield. Обратите внимание на расположение выводов и маркировку. Положение самого чипа отмечено на шёлкографии.

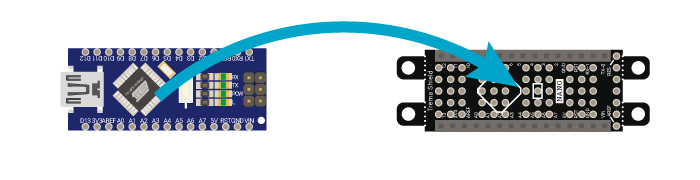

Установите Arduino NANO на Trema Shield NANO Compact.
Питание:
Напряжение 5 В постоянного тока на колодках (V)-Vcc и (G)-GND, для питания модулей, берётся с вывода 5V и GND Arduino NANO или с колодки питания самого шилда.
Подробнее о Trema Shield NANO Compact:

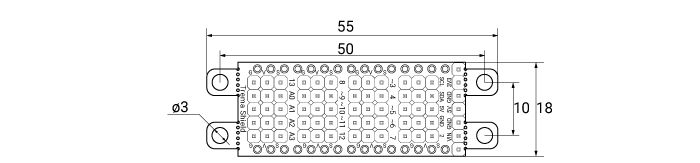

Размеры, мм:
Крепления платы кратны 5мм, что позволит установить её в конструктор из ПВХ. Крепления при необходимости можно удалить при помощи бокорезов.

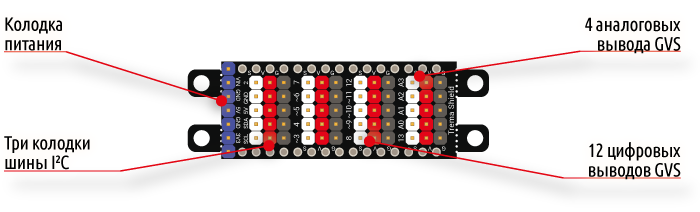

Выводы платы:
На плате Trema Shield NANO Compact возле каждого информационного вывода находятся два вывода питания (V)-Vсс и (G)-GND, значит количество подключённых модулей без пайки и «скрутки» проводов, может совпадать с количеством информационных выводов Arduino NANO.
- Колодка из 12 цифровых выводов (D) с выводами шины питания (V)-Vcc и (G)-GND, для подключения цифровых модулей к Arduino NANO.
- Колодка из 4 аналоговых выводов (S) с выводами шины питания (V)-Vcc и (G)-GND, для подключения как цифровых, так и аналоговых модулей, к Arduino NANO.
- Три колодки аппаратной шины I2C из 4 выводов (SDA, SCL, GND, Vcc) для подключения I2C модулей через Trema Shield NANO Compact к Arduino NANO.
- Колодки для подключения Arduino NANO.

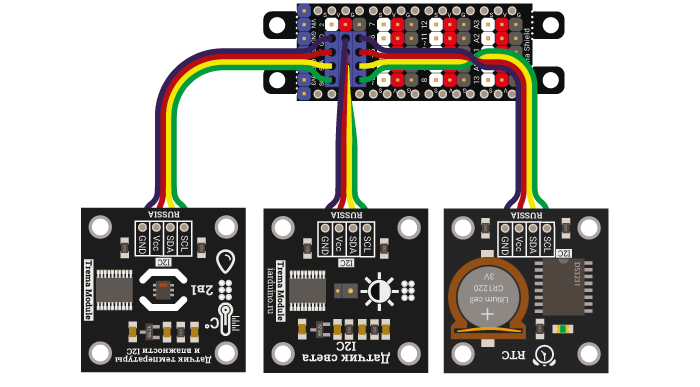

Помимо обычных (цифровых и аналоговых) выводов, на плате Trema Shield NANO Compact имеетются три колодки аппаратной шины I2C трёх цветов: белая, красная и чёрная. Подключение производится согласно рисунку ниже:
Применение:
- Проекты с большим количеством модулей
- Проекты с корпусом из конструктора из ПВХ
- Проекты, требующие крепления Arduino NANO
