Адаптер драйвера шагового двигателя (Trema-модуль v2.0)

Исходники изображение:

Общие сведения:

Trema-модуль Адаптер драйвера шагового двигателя — используется для подключения драйвера шагового двигателя ( DRV8825 или A4988 ) и управления шаговыми двигателями(ШД).

Видео:

Спецификация:

  • Питание логики: 3.3 - 5В;
  • Питание ШД: до 30В;
  • Настройка размера шага переключателями на плате;
  • Габариты: 30x30 мм.

Все модули линейки "Trema" выполнены в одном формате

Подключение:

Trema-модуль Адаптер драйвера шагового двигателя входит в линейку Trema-модулей, что позволяет подключить его к Arduino через Trema Shield по одному 3-проводному и двум 1-проводным шлейфам (идёт в комплекте) без пайки, без дополнительных проводов и переходников, его можно подключать к цифровому выводу Arduino.

Адаптер драйвера шагового двигателя подключается к 3 любым цифровым выводам Arduino.

Выводы адаптераЗначениеВыводы Arduino
E (Enable)Разрешение чипу начать работу. Инверсный вывод (0 - разрешить, 1 - запретить);Любой цифровой вывод
G (GND)ЗемляGND
V (VCC)Питание логики3V3/5V
S (STEP)Подача импульсного сигнала шаговому двигателю для поворота (1 импульс - 1 шаг)Любой цифровой вывод
D (DIR)Указание направления вращения шагового двигателя (0 или 1)Любой цифровой вывод

Модуль удобно подключать 3 способами, в зависимости от ситуации:

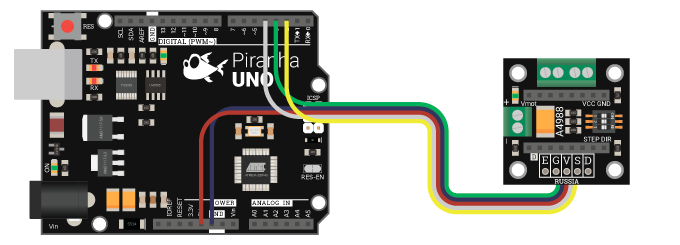

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO

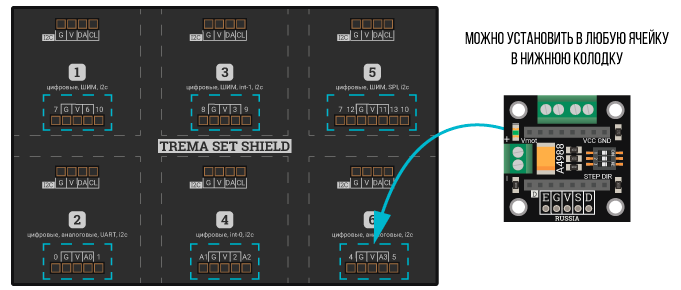

Способ - 2 :  Используя Trema Set Shield

Модуль можно подключить к любому из цифровых входов Trema Set Shield.

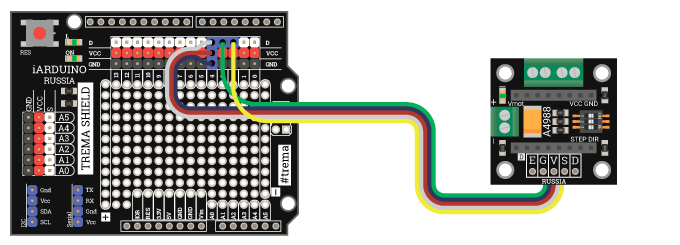

Способ - 3 :  Используя проводной шлейф и Shield

Используя 5-проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

Подключение шагового двигателя к адаптеру:

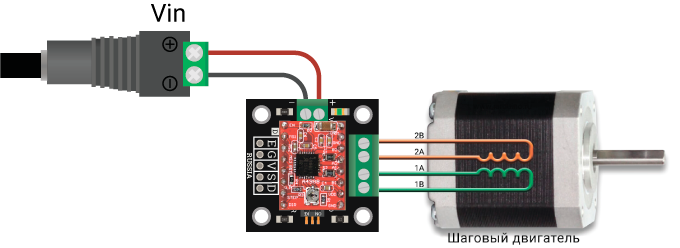

После установки драйвера мотора в адаптер подключите питание ШД и сам ШД согласно следующей схеме:

Настройка размера шага двигателя:

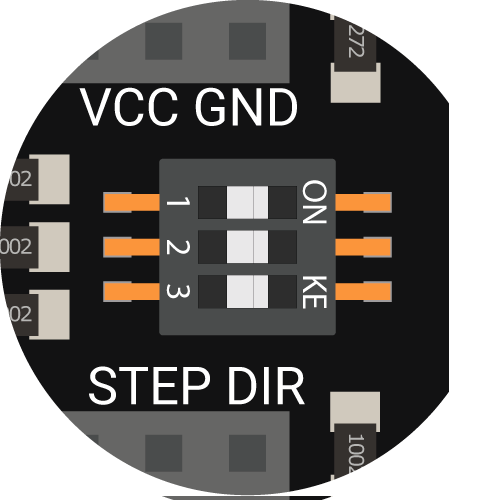

На плате имеется блок перемычек для регулировки размера шага двигателя.

Для каждого драйвера таблица шагов будет своя, в зависимости от модели драйвера.

Ниже приведены таблицы настройки размера шага для драйверов DRV8825 и A4988.

Драйвер A4988:

Размер шагаMS-3MS-2MS-1
Полный шаг000
1/2 шага001
1/4 шага010
1/8 шага011
1/16 шага111

Драйвер DRV8825:

Размер шагаMS-3MS-2MS-1
Полный шаг000
1/2 шага001
1/4 шага010
1/8 шага011
1/16 шага100
1/32 шага101
1/32 шага110
1/32 шага111

Питание:

Адаптер драйвера шагового двигателя имеет колодку для подключения внешнего питания (для шагового двигателя) согласно указанной полярности, а так же выводы G и V для питания логики, которые подключаются соответственно к выводам GND и 5V Arduino.

Примеры:

Управление вращением шагового двигателя с помощью потенциометра.

Для управления шаговым двигателем (ШД) понадобится драйвер мотора. В данном случае используется драйвер мотора A4988.

Устанавливаем его в адаптер, а после этого подключаем адаптер и потенциометр к Arduino.

Адаптер драйвера шагового двигателя:

  • E - цифровой вывод 7;
  • G - GND;
  • V - 5V;
  • S - цифровой вывод 6;
  • D - цифровой вывод 10;

Потенциометр:

  • G - GND;
  • V - 5V;
  • S - A0;
const int8_t Step    = 6;                                      // импульсы вращения двигателя
const int8_t Dir     = 10;                                     // направление вращения двигателя
const int8_t Enable  = 7;                                      // разрешение работы чипу драйвера ШД
const int8_t Potenc  = A0;                                     // потенциометр
int16_t move_delay;                                            // временная задержка между шагами мотора
int16_t val_potenc;                                            // Переменная для хранения значения потенциометра

void setup() {
  pinMode (Potenc, INPUT);                                     // Настраиваем вывод Potenc на работу в режиме входа
  pinMode(Step, OUTPUT);                                       // Настраиваем вывод Step на работу в режиме выхода
  pinMode(Dir, OUTPUT);                                        // Настраиваем вывод Dir на работу в режиме выхода
  pinMode(Enable, OUTPUT);                                     // Настраиваем вывод Enable на работу в режиме выхода
  digitalWrite(Enable, LOW);                                   // Устанавливаем состояние на выходе равным 0 (LOW)
}

void loop() {
  val_potenc = analogRead(Potenc);                             // считываем значение потенциометра в переменную val_potenc
  if (val_potenc < 470 ) {                                     // Если значение меньше заданного, то
    val_potenc = 470 - val_potenc;                             // определяем значение val_potenc
    digitalWrite(Dir, LOW);                                    // Устанавливаем направление вращения (против часовой стрелки)
  } else
  if (val_potenc > 554) {                                      // Если значение больше заданного, то
    val_potenc = val_potenc - 554;                             // определяем значение val_potenc
    digitalWrite(Dir, HIGH);                                   // Устанавливаем направление вращения (по часовой стрелке)
  } else {
    val_potenc = 0;                                            // Если значение не удовлетворяет ни одному условию, то обнуляем значение переменной val_potenc
  }
  if (val_potenc) {                                            // Если значение val_potenc отлично от 0, то
    move_delay = map(val_potenc, 1, 470, 5000, 500);           // переносим диапазон полученных значений с потенциометра в диапазон значений временной задержки между шагами двигателя
    digitalWrite(Step, HIGH);  delayMicroseconds(move_delay);  // Подаём сигнал на вывод Step в течении времени move_delay;
    digitalWrite(Step, LOW);   delayMicroseconds(move_delay);  // Снимаем сигнал с вывода Step и ждём время move_delay;
  }
}

После загрузки скетча и подключения питания к двигателю, обратите внимание на потенциометр. При плавном повороте ручки потенциометра вправо двигатель будет плавно набирать скорость и вращаться по-часовой стрелке, а при плавном повороте ручки влево двигатель будет плавно набирать скорость и вращаться против часовой стрелки.

Управление вращением 2 шаговых двигателей с помощью джойстика.

Для управления шаговым двигателем (ШД) понадобится драйвер мотора. В данном случае используется драйвер мотора A4988.

Устанавливаем его в адаптер, а после этого подключаем адаптер и джойстик к Arduino:

Адаптер драйвера шагового двигателя:

  • E - цифровой вывод 7;
  • G - GND;
  • V - 5V;
  • S - цифровой вывод 6;
  • D - цифровой вывод 10;

Джойстик:

  • X - A2;
  • K - не подключен;
  • V - 5V;
  • G - GND;
  • Y - A1;
const int8_t Step1    = 6;                                         // импульсы вращения двигателя оси У
const int8_t Step2    = 11;                                        // импульсы вращения двигателя оси Х
const int8_t Dir1     = 10;                                        // направление вращения двигателя оси У
const int8_t Dir2     = 13;                                        // направление вращения двигателя оси Х
const int8_t Enable1  = 7;                                         // разрешение работы чипу драйвера ШД оси У
const int8_t Enable2  = 12;                                        // разрешение работы чипу драйвера ШД оси Х
const int8_t Potenc1  = A1;                                        // потенциометр оси У
const int8_t Potenc2  = A2;                                        // потенциометр оси Х
int16_t move_delay1;                                               // временная задержка между шагами мотора оси У
int16_t move_delay2;                                               // временная задержка между шагами мотора оси Х
int16_t val_potenc1;                                               // Переменная для хранения значения потенциометра оси У
int16_t val_potenc2;                                               // Переменная для хранения значения потенциометра оси Х

void setup() {
  pinMode (Potenc1, INPUT);                                        // Настраиваем вывод Potenc1 на работу в режиме входа
  pinMode (Potenc2, INPUT);                                        // Настраиваем вывод Potenc2 на работу в режиме входа
  pinMode(Step1, OUTPUT);                                          // Настраиваем вывод Step1 на работу в режиме выхода
  pinMode(Step2, OUTPUT);                                          // Настраиваем вывод Step2 на работу в режиме выхода
  pinMode(Dir1, OUTPUT);                                           // Настраиваем вывод Dir1 на работу в режиме выхода
  pinMode(Dir2, OUTPUT);                                           // Настраиваем вывод Dir2 на работу в режиме выхода
  pinMode(Enable1, OUTPUT);                                        // Настраиваем вывод Enable1 на работу в режиме выхода
  pinMode(Enable2, OUTPUT);                                        // Настраиваем вывод Enable2 на работу в режиме выхода
  digitalWrite(Enable1, LOW);                                      // Устанавливаем состояние на выходе Enable1 равным 0 (LOW)
  digitalWrite(Enable2, LOW);                                      // Устанавливаем состояние на выходе Enable2 равным 0 (LOW)
}

void loop() {
  val_potenc1 = analogRead(Potenc1);                               // считываем значение потенциометра оси У в переменную val_potenc1
  if (val_potenc1 < 470 ) {                                        // Если значение меньше заданного, то
    val_potenc1 = 470 - val_potenc1;                               // инвертируем значение val_potenc1, чтобы оно принимало значения от 0 до 469
    digitalWrite(Dir1, LOW);                                       // Устанавливаем направление вращения (против часовой стрелки)
  } else                                                           //
  if (val_potenc1 > 554) {                                         // Если значение больше заданного, то
    val_potenc1 = val_potenc1 - 554;                               // инвертируем значение val_potenc1, чтобы оно принимало значения от 0 до 469
    digitalWrite(Dir1, HIGH);                                      // Устанавливаем направление вращения (по часовой стрелке)
  } else {                                                         // Если значение не удовлетворяет ни одному условию, то
    val_potenc1 = 0;                                               // обнуляем значение переменной val_potenc1
  }
  val_potenc2 = analogRead(Potenc2);                               // считываем значение потенциометра оси Х в переменную val_potenc2
  if (val_potenc2 < 470 ) {                                        // Если значение меньше заданного, то
    val_potenc2 = 470 - val_potenc2;                               // инвертируем значение val_potenc2, чтобы оно принимало значения от 0 до 469
    digitalWrite(Dir2, LOW);                                       // Устанавливаем направление вращения (против часовой стрелки)
  } else                                                           //
  if (val_potenc2 > 554) {                                         // Если значение больше заданного, то
    val_potenc2 = val_potenc2 - 554;                               // инвертируем значение val_potenc2, чтобы оно принимало значения от 0 до 469
    digitalWrite(Dir2, HIGH);                                      // Устанавливаем направление вращения (по часовой стрелке)
  } else {                                                         // Если значение не удовлетворяет ни одному условию, то
    val_potenc2 = 0;                                               // обнуляем значение переменной val_potenc2
  }
  if (val_potenc1) {                                               // Если значение val_potenc1 отлично от 0, то
    move_delay1 = map(val_potenc1, 1, 470, 5000, 500);             // переносим диапазон полученных значений с потенциометра оси У в диапазон значений временной задержки между шагами двигателя
    digitalWrite(Step1, HIGH);  delayMicroseconds(move_delay1);    // Подаём сигнал на вывод Step1 в течении времени move_delay1;
    digitalWrite(Step1, LOW);   delayMicroseconds(move_delay1);    // Снимаем сигнал с вывода Step1 и ждём время move_delay1;
  }
  if (val_potenc2) {                                               // Если значение val_potenc2 отлично от 0, то
    move_delay2 = map(val_potenc2, 1, 470, 5000, 1000);            // переносим диапазон полученных значений с потенциометра оси Х в диапазон значений временной задержки между шагами двигателя
    digitalWrite(Step2, HIGH);  delayMicroseconds(move_delay2);    // Подаём сигнал на вывод Step2 в течении времени move_delay2;
    digitalWrite(Step2, LOW);   delayMicroseconds(move_delay2);    // Снимаем сигнал с вывода Step2 и ждём время move_delay2;
  }
}

После загрузки скетча и подключения питания к двигателю, обратите внимание на джойстик. При повороте ручки джойстика вправо/вверх двигатели оси Х/У будет плавно набирать скорость и вращаться по-часовой стрелке, а при плавном повороте ручки влево/вниз двигатели будут плавно набирать скорость и вращаться против часовой стрелки.

Применение:

  • Станки резки/гравировки/3D-печати;
