Piranha Trema: руководство по использованию

ГЛАВНАЯ / КАтегории / Piranha Trema: руководство по использованию
Исходники изображение:
SVG, PNG (1000px), PNG (5000px), — id:1446
SVG, PNG (1000px), PNG (5000px), — id:1447
Перейти в магазин

Плата Piranha Trema — это аналог Arduino Pro Mini сделанный нашей компанией iarduino в России с соблюдением всех технических норм.

Главная фишка Piranha Trema — форм-фактор Trema с колодками G-V-S для удобного подключения Trema-модулей без макетных плат и клубков из проводов. На основе миниатюрной платформы можно собрать компактный GPS-трекер, портативный шагомер, карманный пульсометр и т.д. Простота и совместимость с Arduino, позволяет использовать плату Piranha от начинающего мейкера до опытного разработчика.

Видеообзор

Доступные версии

В нашем магазине мы предлагаем Piranha Trema в двух вариантах:

Подключение и настройка

В качестве примера рассмотрим подключение на платформе Piranha Trema (C колодками). С версией без колодок процесс настройки будет аналогичный.

Шаги действий

  1. Подключить Piranha Trema к ПК.
  2. Скачать и установить среду программирования Arduino IDE.
  3. Добавить в Arduino IDE поддержку Piranha Trema.
  4. Настроить Arduino IDE на работу с Piranha Trema.
  5. Выполнить проверку Piranha Trema на базовом примере.

1. Подключение Piranha Trema к ПК

На платформе Piranha Trema отсутствует USB-порт. Для подключения контроллера к ПК понадобится «наживка» в виде преобразователя интерфейсов USB – UART с набором макетных проводов или шлейфов.

Что понадобится

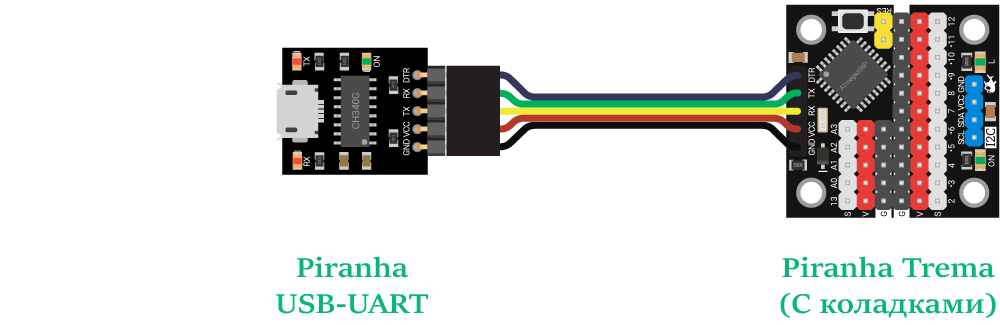

  1. Соедините контроллер Piranha Trema с «USB – UART» преобразователем между собой с помощью макетных проводов.
    2. Piranha Trema Wiring USB 1

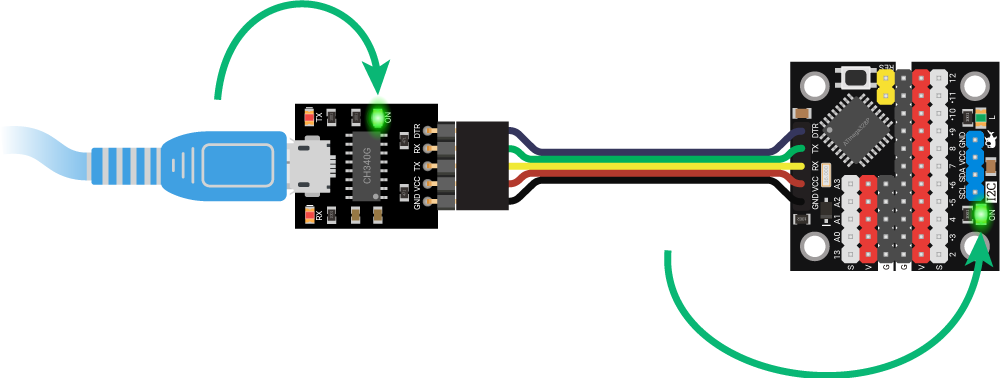

  2. Полученный сет подключите к компьютеру через кабель USB Micro. При успешном подключении, на двух платах должны загореться индикаторные светодиоды.
    3. Piranha Trema Wiring USB 2
  3. Откройте диспетчер устройств Windows.
    4. Piranha Trema Wiring USB 3
  4. В диспетчере устройств раскройте вкладку Порты (COM и LPT), идентифицируйте среди устройств «USB – UART» преобразователь и запомните номер назначенного COM-порта. В нашем случае это USB-SERIAL CH340 с COM-портом номер 11.
    5. Piranha Trema Wiring USB 4
    В зависимости от чипа USB-UART преобразователя, название устройства может быть разное. Приведём самые часто встречающие варианты: CH340, FT232, CP2102 и PL2303.
    Если при подключении контроллера Piranha Trema в Arduino IDE не появляется новый COM-порт, установите драйвер в зависимости от чипа USB-UART преобразователя:

2. Скачивание и установка Arduino IDE

Скачайте и установите среду программирования Arduino IDE. Весь процесс описан в нашем руководстве по Arduino IDE.

3. Добавления в Arduino IDE поддержку Piranha Trema

По умолчанию Arduino IDE настроена только на штатные AVR-платы. Для работы с платформой Piranha Trema — добавьте в менеджере плат поддержку платформ семейства Piranha AVR Boards или выбирайте плату Arduino Mini.

4. Настройка Arduino IDE на работу с Piranha Trema

  1. Откройте среду программирования Arduino IDE.
    2. Piranha Trema Arduino IDE Setting 1
  2. В Arduino IDE выберите плату Piranha Trema, а точнее Piranha Pro Mini: Инструменты→Плата→Trema.RU-AVR→Piranha Pro Mini
    3. Piranha Trema Arduino IDE Setting 2
  3. В Arduino IDE выберите COM-порт платы: Инструменты→Порт→COMx, где x — номер порта платы.

    4. Как узнать номер COM-порта платы Piranha Trema, мы смотрели пару шагов выше в диспетчере устройств.

    Piranha Trema Arduino IDE Setting 3
  4. В Arduino IDE выберите тип программатора: Инструменты→Программатор→AVRISP MKII
    5. Piranha Trema Arduino IDE Setting 4
  5. На этом этапе плата Arduino IDE настроена и можно переходить к примерам работы.

5. Пример работы

В качестве примера сделаем привычный «Hello, world» в DIY-мире — соберем маячок.

Что понадобится

Исходный код

Прошейте платформу Piranha Trema кодом ниже.

// Даём понятное имя светодиоду на пине 13
constexpr int PIN_LED = 13;

void setup() {
  // Настраиваем пин со светодиодом в режим выхода
  pinMode(PIN_LED, OUTPUT);
}

void loop() {
  // Зажигаем светодиод
  digitalWrite(PIN_LED, HIGH);
  // Ждём 1000 мс
  delay(1000);
  // Гасим светодиод
  digitalWrite(PIN_LED, LOW);
  // Ждём 1000 мс
  delay(1000);
}

Результат

После прошивки, светодиод начнёт мигать раз в секунду.

Piranha Trema Example Example

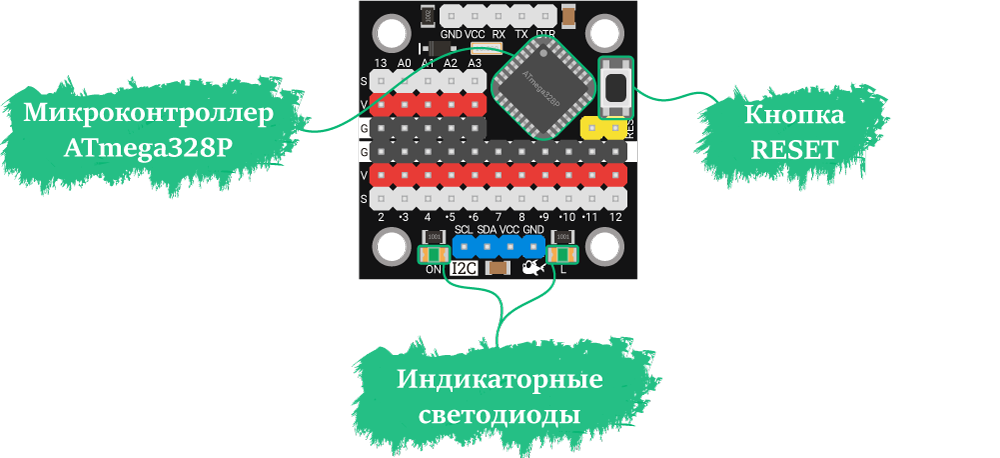

Элементы платы

В качестве примера рассмотрим подключение на платформе Piranha Trema (C колодками). С версией Без колодок процесс настройки будет аналогичный.

Piranha Trema Annotation

Микроконтроллер ATmega328

Все платформы Piranha Trema выполнены на микроконтроллере Microchip ATmega328P семейства AVR с рабочим напряжением 5 вольт и тактовой частотой 16 МГц. Процессор обладает тремя видами памяти:

  • 32 КБ Flash-памяти, из которых 0,5 КБ используются загрузчиком, который позволяет прошивать Piranha Trema с обычного компьютера через USB. Flash-память постоянна и её предназначение — хранение программ и сопутствующих статичных ресурсов.
  • 2 КБ SRAM-памяти, которые предназначены для хранения временных данных, например переменных программы. По сути, это оперативная память платформы. SRAM-память энергозависимая, при выключении питания все данные сотрутся.
  • 1 КБ энергонезависимой EEPROM-памяти для долговременного хранения данных, которые не стираются при выключении контроллера. По своему назначению — это аналог жёсткого диска для Arduino.

Индикаторные светодиоды

Имя Назначение
ON Индикатор питания платформы Piranha Trema.
L Пользовательский светодиод на 13 пине Piranha Trema. При задании высокого уровня светодиод загорается, при низком – гаснет.

Кнопка RESET

Кнопка RESET служит для ручного сброса питания — аналог кнопки RESET обычного компьютера.

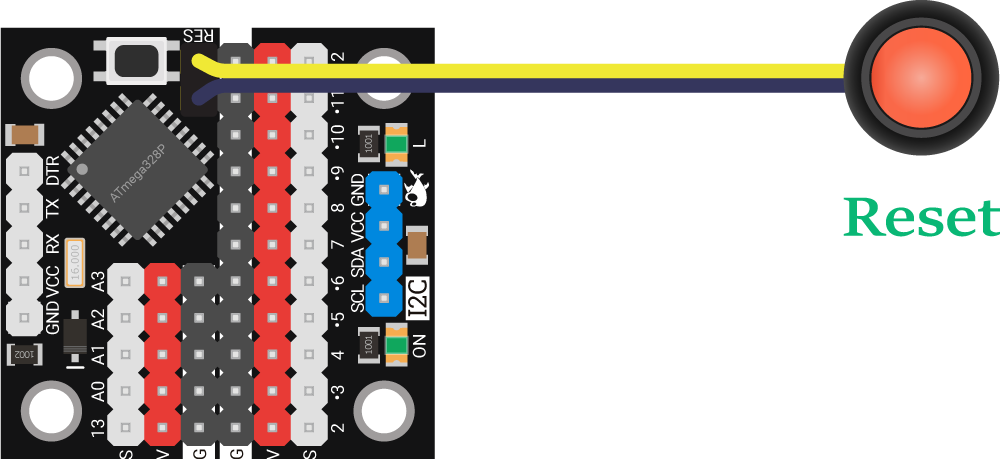

Для удобства контакты кнопки RESET также вынесены на два отдельных физических пина, к которым можно подключить любую физическую кнопку, например корпусную кнопку с красным колпачком. Это удобно в использовании в проектах с корпусами, когда доступ к контроллеру Piranha Trema может быть ограничен.

Piranha Wiring Button Reset

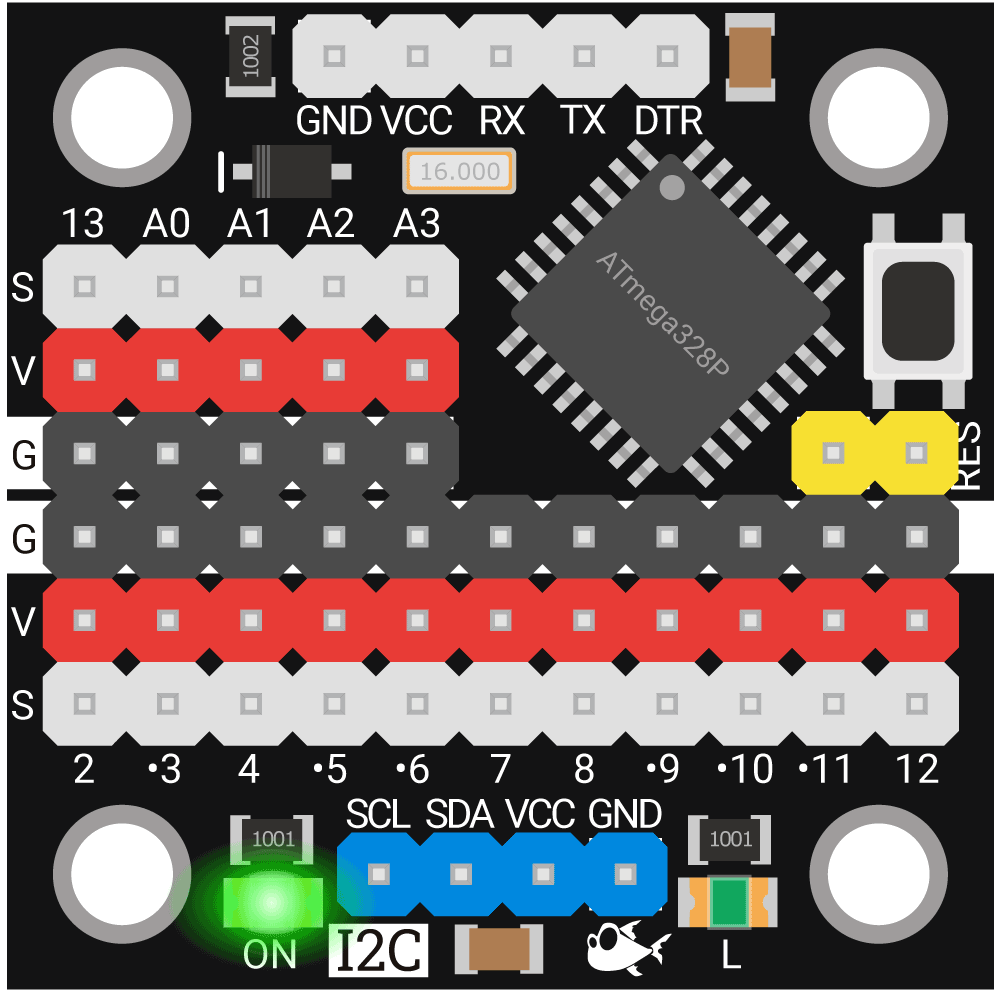

Распиновка

На плате Piranha Trema расположены два ряда контактов в стиле G-V-S, которые в сумме дают 16 сигнальных груп для подключения питания модулей и сенсоров. На платформе также расположена отдельная группа на 5 контактов для подключения USB – UART преобразователя и группа на 4 контакта для подключения датчиков с интерфейсом I²C.

  • Всего физических контактов: 59 (16×3 + 5 + 4 + 2)
    • Контакты G-V-S: 16 групп
    • Контакты на колодке UART: 5
    • Контакты на колодке I²C: 4
    • Контакты на колодке RESET: 2
  • Контакты GPIO: 20
  • Контакты с ШИМ: 6 с разрядностью 8 бит
  • Контакты с АЦП: 4 с разрядностью до 10 бит
  • Аппаратные интерфейсы: 1× UART, 1× SPI, 1× I²C

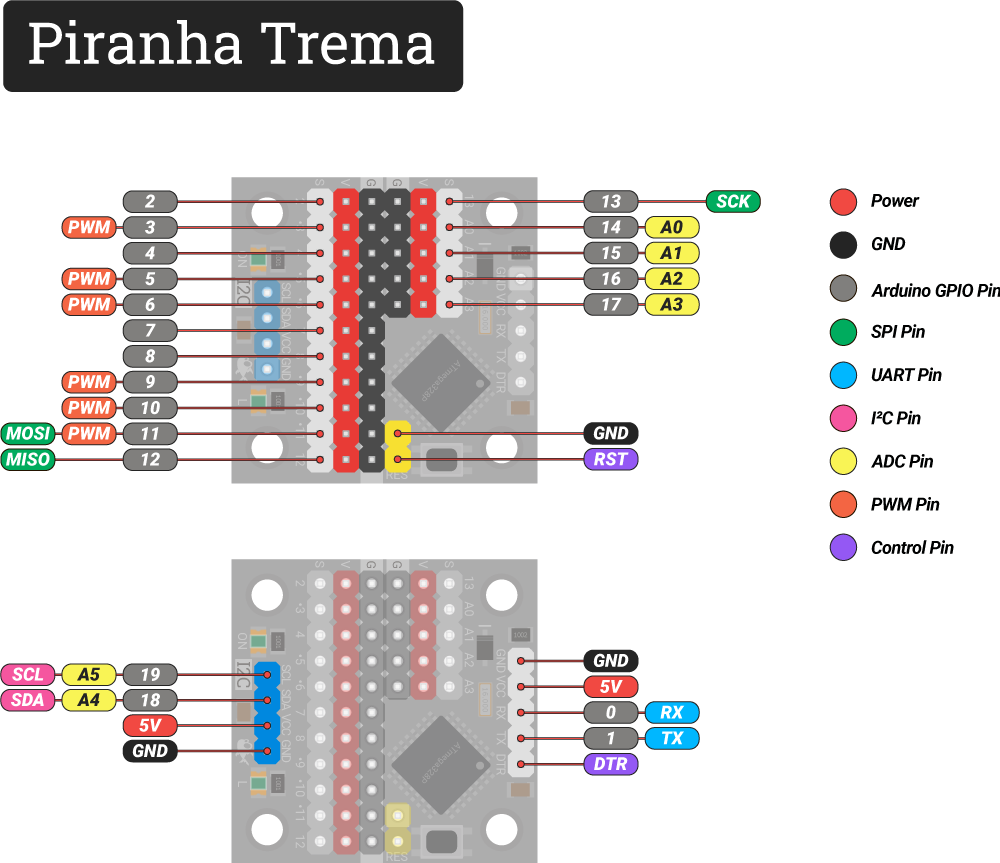

Piranha Trema Pinout

Габаритный чертёж

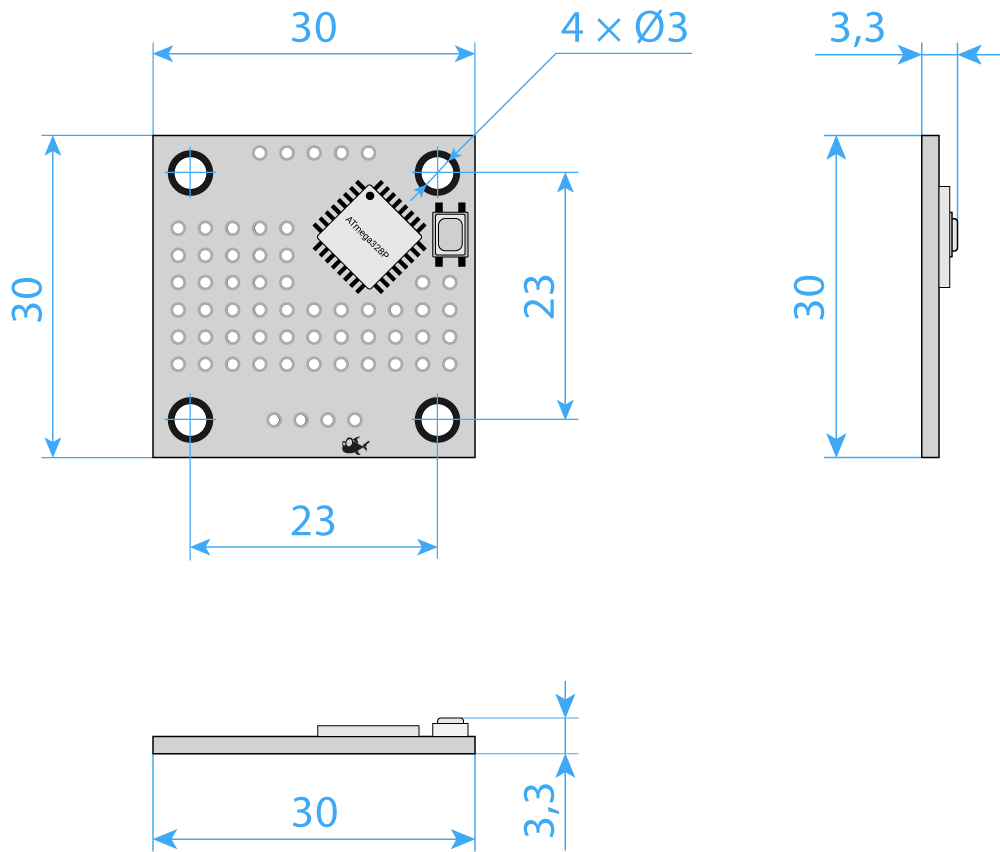

Размеры Piranha Trema (Без колодок)

Piranha Trema Dimensions 1

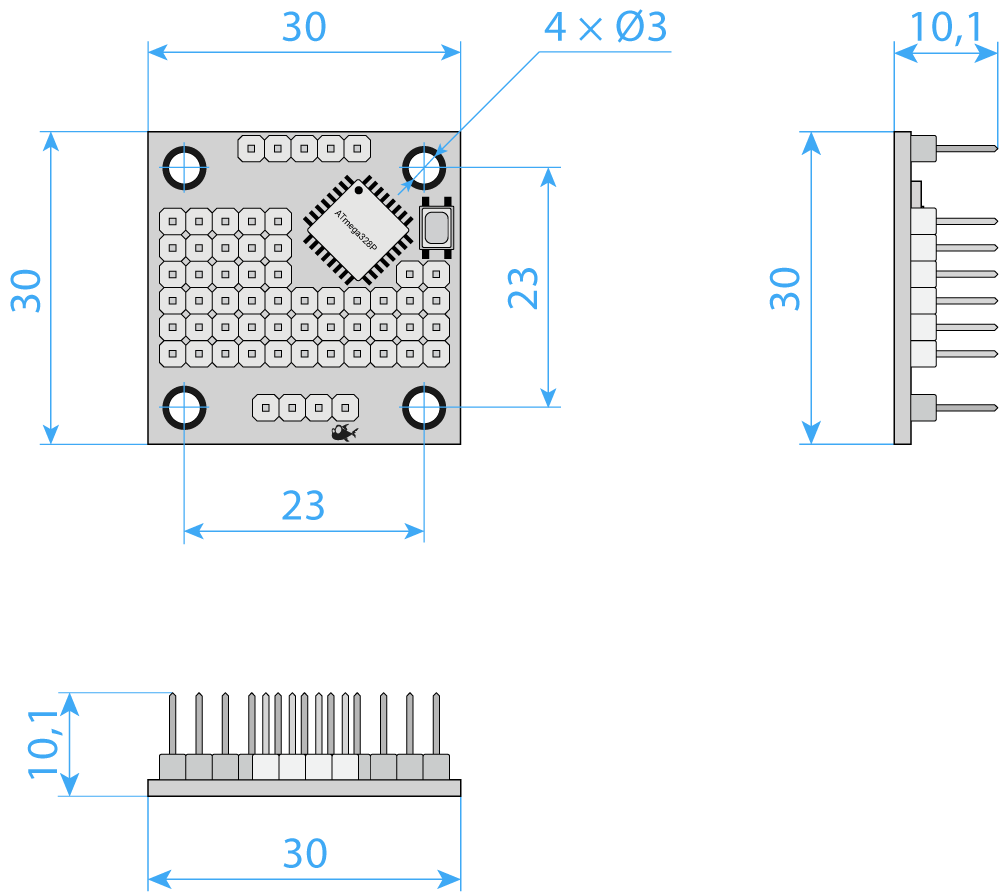

Размеры Piranha Trema (C колодками)

Piranha Trema Dimensions 2

Характеристики

  • Модель: Piranha Trema
  • Микроконтроллер: ATmega328P
  • Ядро: AVR
  • Тактовая частота: 16 МГц
  • Flash-память: 32 КБ
  • SRAM-память: 2 КБ
  • EEPROM-память: 1 КБ
  • Входное напряжение питания: 5 В
  • Напряжение логических уровней: 5 В
  • Всего физических контактов: 59 (16×3 + 5 + 4 + 2)
    • Контакты G-V-S: 16 групп
    • Контакты на колодке UART: 5
    • Контакты на колодке I²C: 4
    • Контакты на колодке RESET: 2
    • Контакты GPIO: 20
    • Контакты с ШИМ: 6 с разрядностью 8 бит
    • Контакты с АЦП: 4 с разрядностью до 10 бит
    • Аппаратные интерфейсы: 1× UART, 1× SPI, 1× I²C
