Double Shield

Исходники изображение:

Общие сведения:

Double Shield - это плата расширения, которая упрощает процесс подключения Shield'ов к Arduino. Использование Double Shield избавляет Вас от необходимости пайки проводов (например, питания) при подключении нескольких Shield'ов к Arduino, упрощает процесс создания устройств, а так же позволяет использовать его как тройник для Shield'ов, которые невозможно установить друг на друга или которые перекрывают доступ к выводам для другого Shield'а.

Видео:

Подключение:

Double Shield совместим с различными микроконтроллерами Arduino, его можно установить на Arduino UNO, Leonardo, Mega.

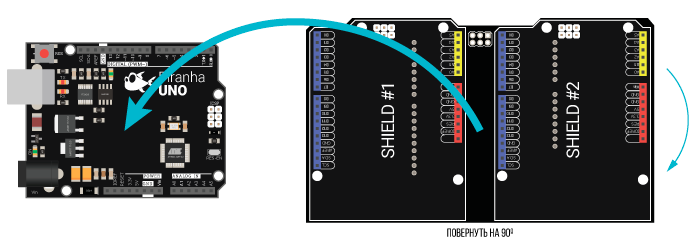

Double Shield устанавливается на Arduino, а модули и Shield'ы подключаются к колодкам Double Shield.

Подробнее о Double Shield:

Данная плата позволит вам установить те Shield'ы, которые невозможно установить в паре на Arduino. Удобное исполнение не требует пайки, для этого достаточно установить её поверх Arduino.

Double Shield не расширяет количество выводов Arduino, но позволит удобно расположить все необходимые модули и использовать все доступные выводы.

Применение:

  • Проекты, использующие несовместимые Shield'ы;
  • Наличие Shield'а, который закрывает доступ к выводам для другого Shield'а;
