Trema Set Shield. Подключение модуля по шине I2C

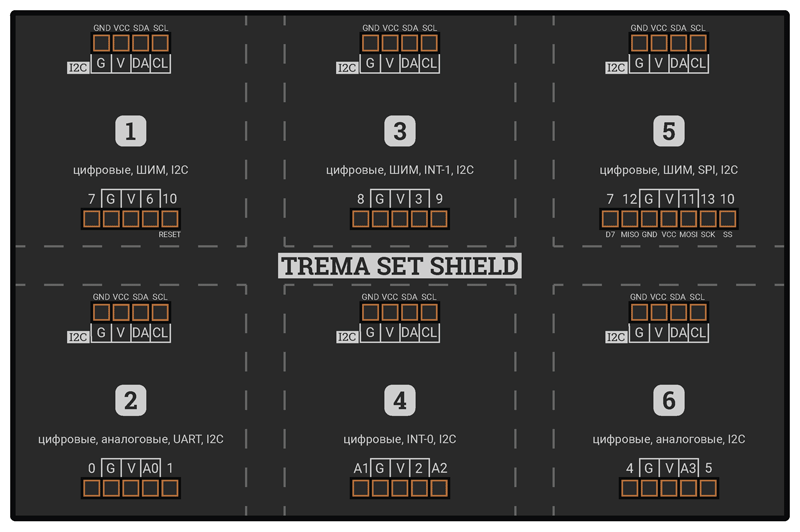

Схема подключения модулей к Trema Set Shield по шине I2C:

Trema модули подключаемые по шине I2C можно отличить по наличию надписи «I2C» рядом с колодкой из 4 выводов.

Trema модули использующие шину I2C можно подключать к верхней колодке любой секции Trema Set Shield:

Схема подключения модулей к Trema Set Shield по шине I2C

К шине I2C можно подключить все 6 модулей установленных на плате Trema Set Shield.
