Trema Set Shield. Подключение LED индикатора

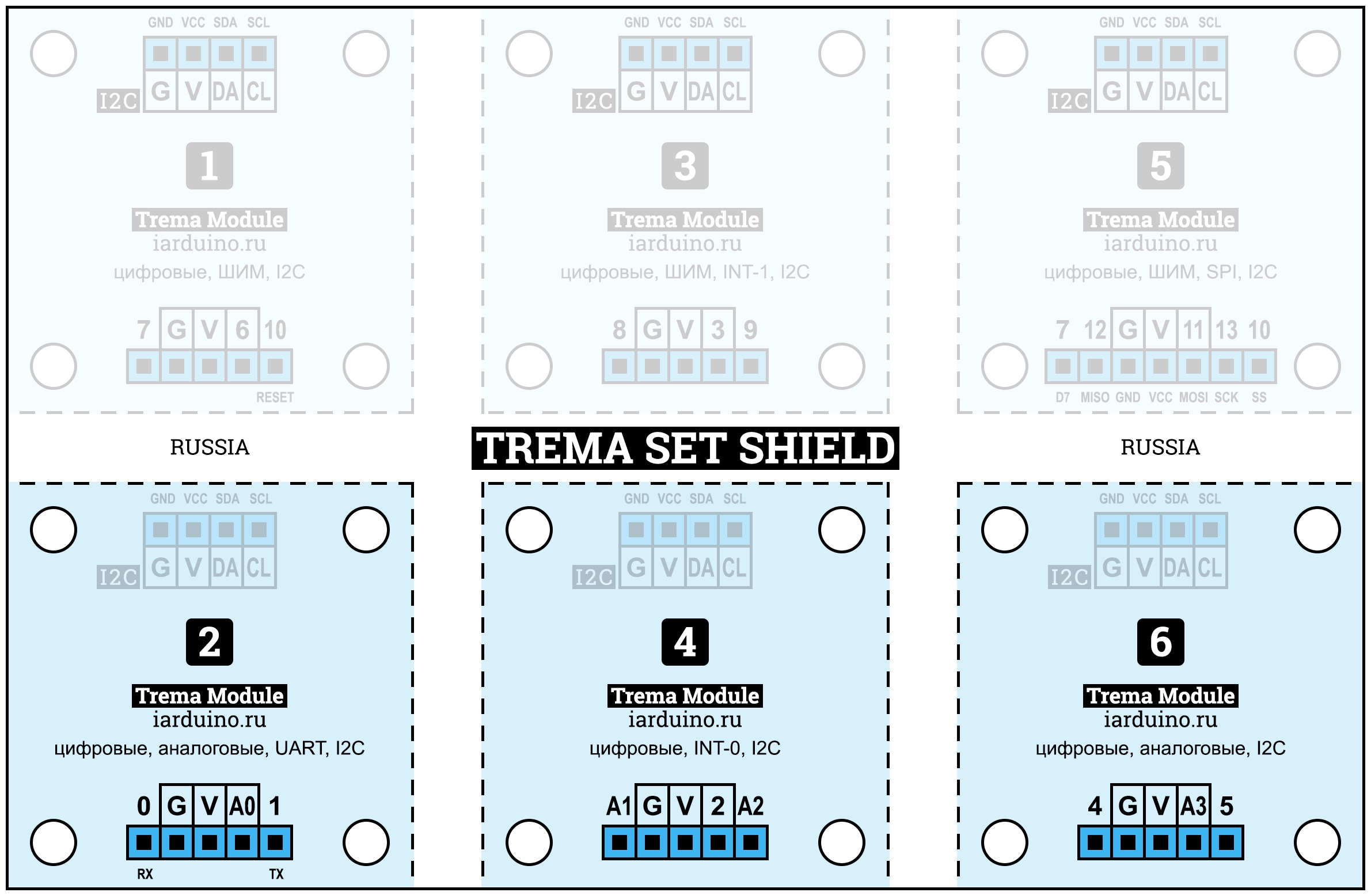

Схема подключения LED индикатора к Trema Set Shield:

Так как модуль LED индикатора занимает 2 секции и является цифровым, то его можно установить только в нижние колодки любой нижней (чётной) секции. При этом модуль займет две секции: нижнюю секцию, колодка которой была задействована для установки и секцию над ней:

Схема подключения LED индикатора к Trema Set Shield
