Светодиод

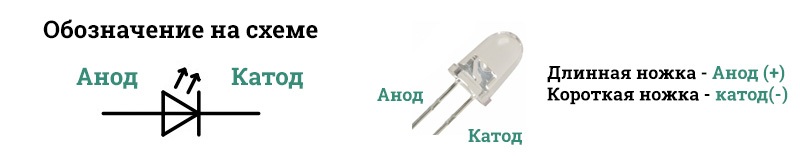

Светодиоды или LED (Light-Emitting Diode) - это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение.


Расчет и подключение светодиодов

Первое что стоит запомнить – нельзя осуществлять подключение светодиодов напрямую к аккумуляторной батарее или источнику питания. В противном случае светодиод может перегореть (за исключением светодиодов имеющих встроенный резистор).

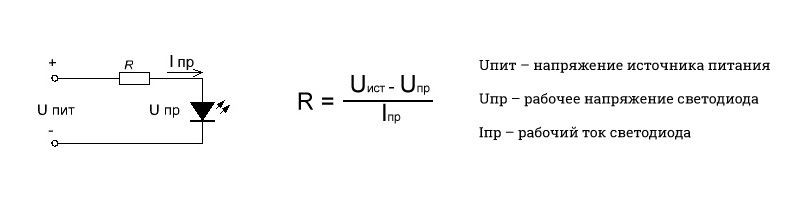

Рассмотрим схему включения для одного светодиода и формулу расчета токоограничивающего резистора (резистор может быть припаян как к аноду, так и катоду, его положение определяется скорей удобством):

Округлять полученное расчетное значение нужно в большую сторону, до существующего стандартного номинала резистора.
Подключение нескольких светодиодов

Параллельное подключение

При таком подключении на каждый светодиод приходится паять свое сопротивление. Это самый надежный и безопасный вариант, но требует больше инсталляционной работы и больше резисторов.

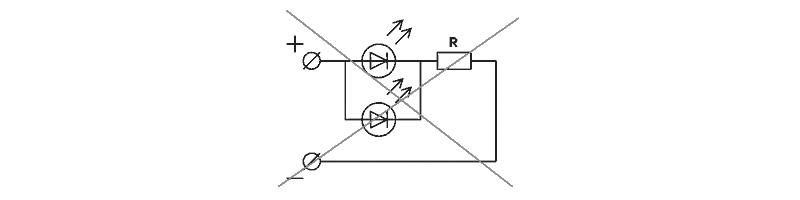

Неправильное подключение


Такая схема недопустима! Два светодиода параллельно включены через один резистор. При таком подключении даже при минимальном разбросе ВАХ светодиодов (а он есть всегда), через них проходит разный ток. Как правило, можно даже увидеть разную яркость свечения.
