Потенциометр

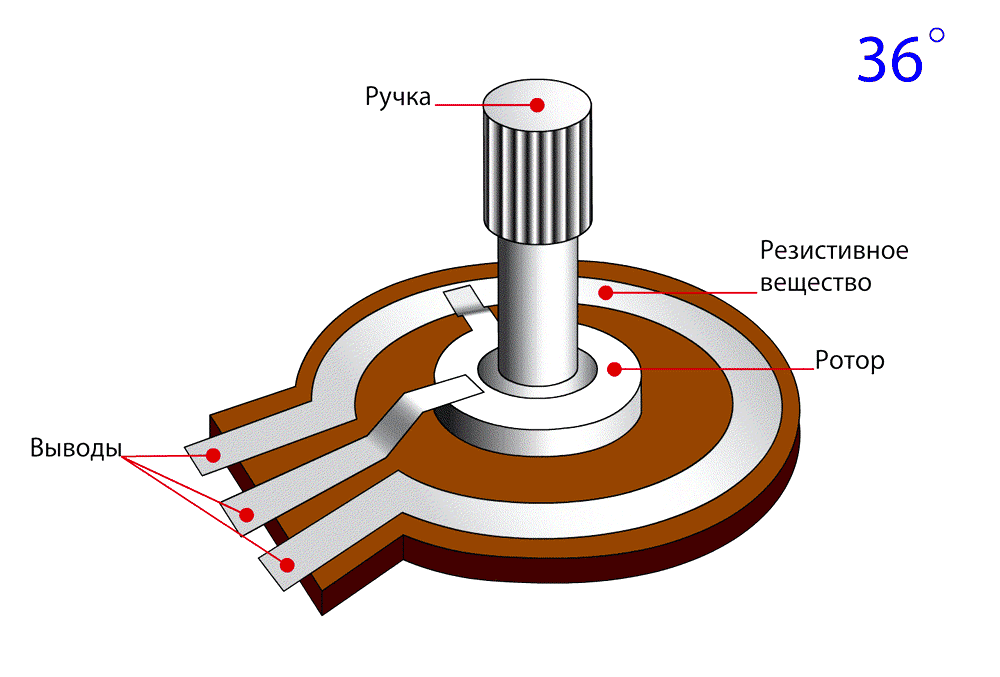

Потенциометр - регулируемый делитель электрического напряжения.

Потенциометр чаще всего используется в двух целях:

  • В качестве элементов управления
  • В качестве подстроечных элементов

Потенциометры как правило поворачиваются на один оборот, но бывают и многооборотистые, а так же и линейные.

Подключим потенциометр у плате Arduino, появляется возможность отслеживать текущее состояние потенциометра и производить какие либо действия в зависимости от текущего положения. Например регулировать яркость светодиода, или скорость двигателя, и многое другое.

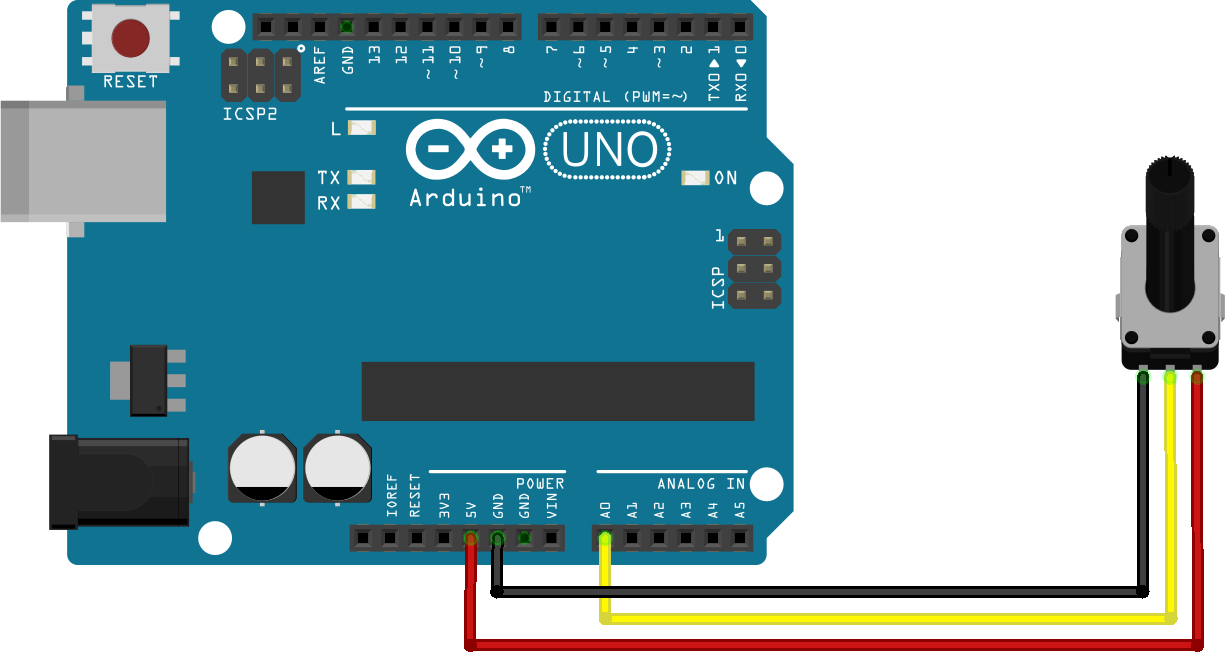

Подключение к Arduino

В нашем случаем мы подключаем потенциометр к пину А0.

Arduino Потенциометр Цвет
GND 1 ножка (левая) Черный
A5 2 ножка (центральная) Желтый
5V 3 ножка (Правая) Красный

Теперь необходимо загрузить следующую программу в Arduino

int sensorPin = A0;    // Порт к которому подключен потенциометр
int sensorValue = 0; // Переменная для хранения показаний
void setup() {
Serial.begin(9600);
}
void loop() {
sensorValue = analogRead(sensorPin);
Serial.print("sensor = " );
Serial.println(sensorValue);
delay(500);
}

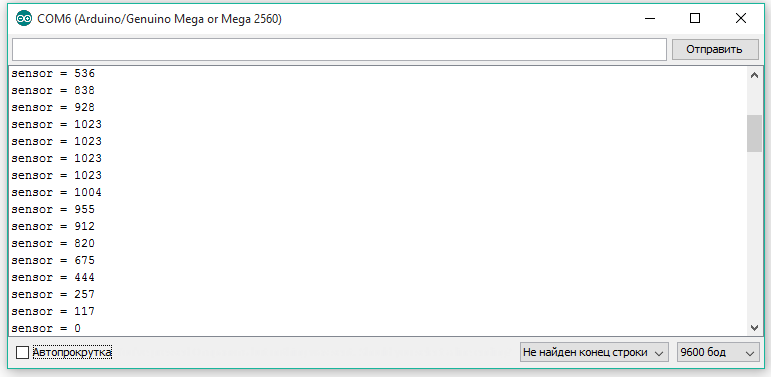

После того как программа записана в Arduino, можем смело открывать "Монитор последовательного порта" и смотреть за значениями которые мы получаем от 0 до 1023, в зависимости от вращения ручки потенциометра
