Trema-модуль NeoPixel - это 4 RGB-светодиода со встроенными драйверами в одном корпусе, установленные на одном модуле. Эти модули можно соединять в ленты NeoPixel, используя всего одну линию данных, а их «адресность» позволяет управлять цветом каждого светодиода на одной линии.

В этой статье речь пойдёт о модулях NeoPixel, построенных на адресных светодиодах WS2812B.

Видео:

Спецификация:

  • Входное напряжение питания модуля: 5 В
  • Ток потребляемый драйвером каждого светодиода: < 1 мкА
  • Ток потребляемый каждым светодиодом: < 45 мА (по 15 мА на полную яркость свечения каждого цвета светодиода)
  • Уровень логической «1» на входе IN: > 0,7 Vcc
  • Уровень логического «0» на входе IN: < 0,3 Vcc
  • Входная ёмкость: 15 пФ
  • Задержка передачи данных: < 300 нс
  • Время передачи одного бита данных: 1,25 мкс
  • Длительность импульса для передачи бита «1»: 900 нс (±150 нс)
  • Длительность импульса для передачи бита «0»: 350 нс (±150 нс)
  • Время простоя линии данных перед применением новых цветов > 50 мкс
  • Длина световой волны: 620 ... 630 нм (для красного цвета)
  • Длина световой волны: 515 ... 530 нм (для зелёного цвета)
  • Длина световой волны: 465 ... 470 нм (для синего цвета)
  • Рабочая температура: -25 ... 80 °C
  • Температура хранения: -55 ... 150 °C
  • Габариты: 30х30х30 мм (с учётом колодки выводов)
  • Вес: 9 г

Все модули линейки "Trema" выполнены в одном формате

Подключение:

Модули NeoPixel подключаются входом (IN) к любому выводу Arduino.

Модуль удобно подключать 2 способами, в зависимости от ситуации:

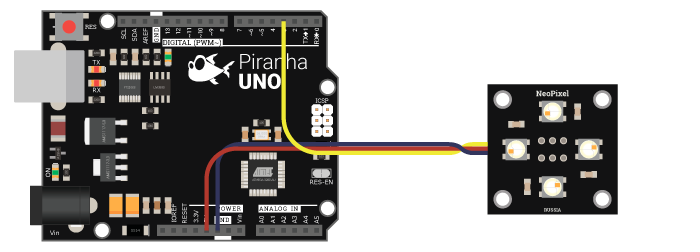

Способ - 1 :  Используя проводной шлейф и Piranha UNO

Используя провода «Папа — Мама», подключаем  напрямую к контроллеру Piranha UNO.

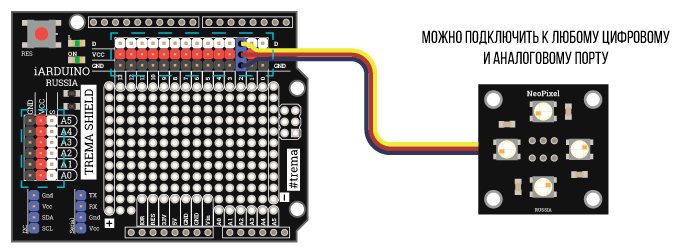

Способ - 2 :  Используя проводной шлейф и Shield

Используя 3-х проводной шлейф, к  Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO и тд.

При подключении нескольких модулей их можно соединить друг с другом (выход OUT каждого модуля со входом IN следующего), а вход IN первого модуля к любому выводу Arduino. Или подключить вход IN каждого модуля к своему выводу Arduino.

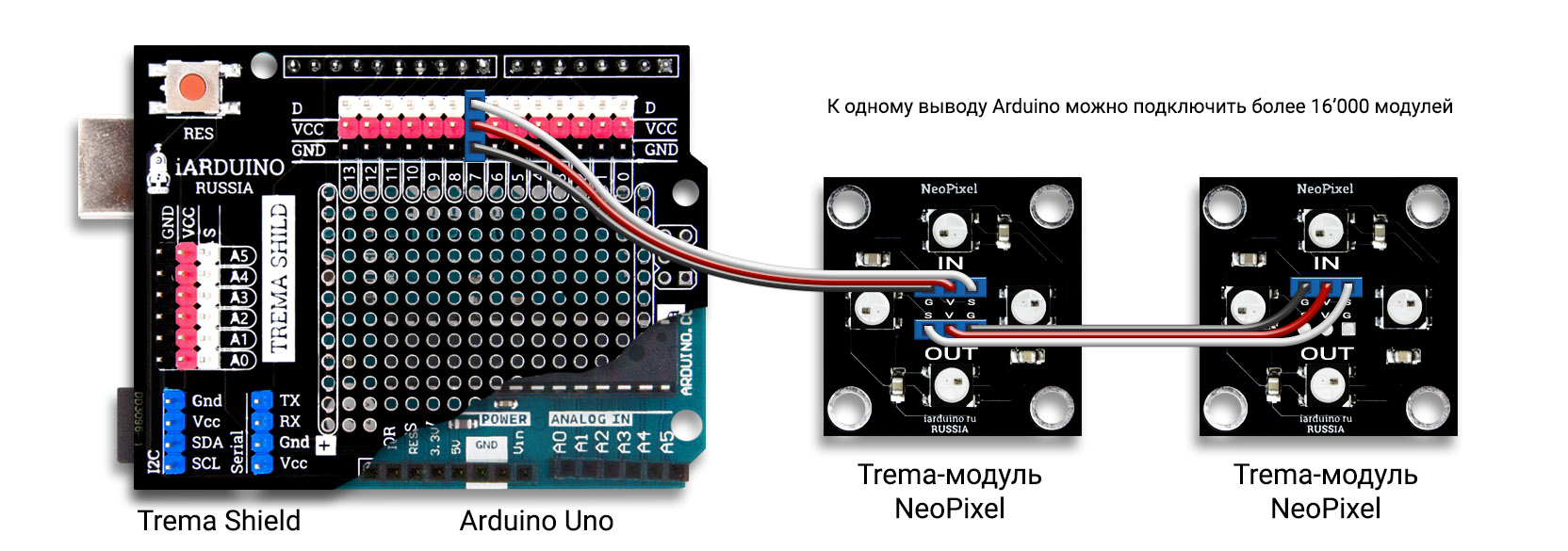

Подключение модуля NeoPixel к Arduino

Нумерация (адрес) светодиодов является сквозной и начинается от ближайшего к выводу Arduino. Например, если Вы подключили к одному выводу Arduino два модуля из 4 светодиодов, то первый светодиод первого модуля будет иметь адрес 0, а первый светодиод второго модуля будет иметь адрес 4.

Питание:

Входное напряжение 5 В постоянного тока, подаётся на выводы Vcc и GND модуля NeoPixel.

Подробнее о модуле:

Адресные светодиоды WS2812B это три светодиода RGB (Red - красный, Green - зелёный и Blue - синий) и драйвер (микросхема) для управления этими светодиодами, в одном SMD (Surface Mounted Device - прибор монтируемый поверхностно) корпусе.

Корпус каждого светодиода имеет 4 вывода: два вывода данных (IN - вход и OUT - выход) и два вывода питания (Vcc и GND). В модулях NeoPixel выходы (OUT) предыдущих светодиодов соединены со входами (IN) следующих создавая цепочку светодиодов. Но и сами модули NeoPixel также имеют 4 вывода: два вывода данных (IN, OUT) и два вывода питания (Vcc, GND), и модули также можно соединять в цепочку. Таким образом к одному выводу Arduino можно подключить «неограниченное» количество модулей NeoPixel.

Цвет каждого адресного светодиода задаётся 3 байтами (каждый байт указывает яркость одного цвета: 1-G, 2-R, 3-B). После того как первый адресный светодиод получил на вход (IN) первые 3 байта, он сохраняет их в своей ОЗУ, а остальные байты пропускает со входа (IN) на выход (OUT). Второй адресный светодиод сохранит в своей ОЗУ следующие 3 байта а остальные пропустит и т.д. Если в линию данных перестали поступать биты (на линии установлен уровень логического «0» дольше 50 мкс), светодиоды установят свои цвета. Каждый бит данных имеет длительность 1,25 мкс и состоит из импульса и паузы. Бит «0» отличается от бита «1» длительностью импульса: • бит «0» - импульс 350 нс, пауза 900 нс; • бит «1» - импульс 900 нс, пауза 350 нс.

Для работы с модулем предлагаем воспользоваться библиотекой iarduino_NeoPixel, которая позволяет работать с модулями NeoPixel если суммарное количество адресных светодиодов WS2812B не превышает 65534 шт.

Подробнее про установку библиотеки читайте в нашей инструкции..

Примеры:

Установка цвета для каждого из 4 светодиодов модуля NeoPixel:

#include <iarduino_NeoPixel.h>                      //  Подключаем библиотеку iarduino_NeoPixel для работы со светодиодами NeoPixel
iarduino_NeoPixel led(7,4);                         //  Объявляем объект LED указывая (№ вывода Arduino к которому подключён модуль NeoPixel, количество используемых светодиодов)
void setup(){
    led.begin();                                    //  Инициируем работу с модулем NeoPixel
}
void loop(){
    led.setColor(0, 255,0,0);                       //  Устанавливаем красный цвет для 0 светодиода (0,R,G,B)
    led.setColor(1, 0,255,0);                       //  Устанавливаем зелёный цвет для 2 светодиода (2,R,G,B)
    led.setColor(2, 0,0,255);                       //  Устанавливаем синий   цвет для 2 светодиода (2,R,G,B)
    led.setColor(3, 0xFFFF00);                      //  Устанавливаем жёлтый  цвет для 3 светодиода (3,RGB)
    led.write();                                    //  Записываем
    delay(2000);                                    //  Ждём 2 секунды, чтоб увидеть четыре разных цвета
    led.setColor(NeoPixelAll, 255,255,255);         //  Устанавливаем белый цвет для всех светодиодов (все,RGB)
    led.write();                                    //  Записываем
    delay(2000);                                    //  Ждём 2 секунды, чтоб увидеть белый цвет
}

Перелив всех цветов радуги на модуле NeoPixel из 4 светодиодов:

#include <iarduino_NeoPixel.h>                       //  Подключаем библиотеку iarduino_NeoPixel для работы со светодиодами NeoPixel
iarduino_NeoPixel led(7,4);                          //  Объявляем объект LED указывая (№ вывода Arduino к которому подключён модуль NeoPixel, количество используемых светодиодов)
      uint8_t j;                                     //  Объявляем переменную для хранения значения сдвига спектра цветов для всех светодиодов (от 0 до 255)
      uint8_t k;                                     //  Объявляем переменную для хранения положения сдвига спектра цвета для каждого светодиода на спектре j (зависит от количества светодиодов)
      uint8_t r, g, b;                               //  Объявляем переменную для хранения цветов RGB для каждого светодиода
const uint8_t z=5;                                   //  Определяем константу указывающую задержку в мс (чем выше значение, тем медленнее перелив цветов)
void setup(){
    Serial.begin(9600);                              //  Инициируем передачу данных в монитор последовательного порта
    if(led.begin()) {Serial.println("Ok");}          //  Инициируем работу со светодиодами и выводим сообщение об успешной инициализации
    else            {Serial.println("Err");}         //  Если инициализация невозможна (не хватает памяти для хранения цветов всех светодиодов), то выводим сообщение об ошибке
}
void loop(){
    j++;                                             //  Смещаем спектр цветов для всех светодиодов
    for(uint16_t i=0; i<led.count(); i++){           //  Проходим по всем светодиодам
        k=((uint16_t)(i*256/led.count())+j);         //  Определяем положение очередного светодиода на смещённом спектре цветов
        if(k<85) {        b=0; r=k*3; g=255-r;}else  //  Перелив от зелёного к красному, через жёлтый
        if(k<170){k-=85;  g=0; b=k*3; r=255-b;}else  //  Перелив от красного к синему  , через фиолетовый
                 {k-=170; r=0; g=k*3; b=255-g;}      //  Перелив от синего   к зелёному, через голубой
        led.setColor(i, r,g,b);                      //  Устанавливаем выбранный цвет для очередного светодиода
    }   led.write();                                 //  Записываем цвета всех светодиодов
    delay(z);                                        //  Устанавливаем задержку
}

Данный пример может работать и с модулями на большее количество светодиодов, тогда Вам нужно указать их количество во второй строке скетча. Скорость перелива зависит от значения константы z, чем больше её значение, тем медленнее перелив.

Описание основных функций библиотеки:

Подключение библиотеки:

#include <iarduino_NeoPixel.h>                              //  Подключаем библиотеку iarduino_NeoPixel для работы с модулями NeoPixel
iarduino_NeoPixel led( №_ВЫВОДА , КОЛИЧЕСТВО_СВЕТОДИОДОВ ); //  Объявляем объект led для работы с модулями подключёнными к указанному выводу

Функция begin();

  • Назначение: Инициализация работы с модулями NeoPixel.
  • Синтаксис: begin();
  • Параметры: Нет.
  • Возвращаемые значения: bool, 1 (успешная инициализация) или 0 (отказ инициализации, не хватает памяти).
  • Примечание: Вызывается 1 раз в коде setup.
  • Пример:
if(led.begin()) {Serial.println("Ok" );} //  Инициируем работу с модулями NeoPixel и выводим сообщение об успешной инициализации
else            {Serial.println("Err");} //  Не хватает памяти для хранения цветов всех светодиодов, выводим сообщение об ошибке

Функция setColor();

  • Назначение: Указание цвета для адресного светодиода.
  • Синтаксис: setColor( №_СВЕТОДИОДА , ЦВЕТ [ , ЯРКОСТЬ ] );
  • Параметры:
    • №_СВЕТОДИОДА - число от 0 до 65534, или NeoPixelAll если требуется установить цвет сразу всем светодиодам.
    • ЦВЕТ - можно указать одним числом (как в графических редакторах), например: 0xFF00FF - фиолетовый. А можно указать тремя параметрами (числами) через запятую, R, G, B, например: 0xFF, 0xFF, 0x00 - жёлтый.
    • ЯРКОСТЬ - необязательный параметр от 0 до 255. Если указать 127 - то указанный цвет не претерпит изменений. Чем ближе число к 0, тем темнее будет указанный цвет, а чем ближе число к 255, тем светлее будет указанный цвет (вплоть до белого).
  • Возвращаемые значения: Нет.
  • Примечание: Функция устанавливает цвет в массиве цветов, но их запись в модули осуществляется функцией write().
  • Пример:
led.setColor(0, 0xFF00FF);              // Установить фиолетовый цвет для 0 светодиода
led.setColor(1, 0xFF, 0x00, 0xFF);      // Установить фиолетовый цвет для 1 светодиода
led.setColor(2, 0xFF, 0x00, 0xFF, 200); // Установить фиолетовый цвет для 2 светодиода, но сделать его более светлым
led.setColor(NeoPixelAll, 0, 255, 0);   // Установить зелёный цвет для всех светодиодов

Функция write();

  • Назначение: Запись (применение) всех установленных цветов в модули NeoPixel.
  • Синтаксис: write();
  • Параметры: Нет.
  • Возвращаемые значения: Нет.
  • Примечание: Если для светодиода новый цвет не установлен, то он сохранит старый цвет.
  • Пример:
led.write(); // Запись всех установленных цветов в модули NeoPixel

Функция count();

  • Назначение: Получение количества используемых светодиодов.
  • Синтаксис: count();
  • Параметры: Нет.
  • Возвращаемые значения: Количество светодиодов, от 0 до 65534.
  • Примечание: Функция возвращает число светодиодов, которое было указано при объявлении объекта библиотеки. Эту функцию можно использовать для создания циклов. Если Вы пожелаете изменить количество светодиодов, то Вам будет достаточно сделать это в строке объявления объекта, а не править весь скетч.
  • Пример:
for(uint16_t i=0; i<led.count(); i++){ // Цикл для прохода по всем светодиодам
...
}

Необязательная функция getPointer();

  • Назначение: Получение указателя на массив цветов светодиодов.
  • Синтаксис: getPointer();
  • Параметры: Нет.
  • Возвращаемые значения: uint8_t*, Указатель на массив цветов светодиодов.
  • Примечание: Это необязательная функция которая возвращает указатель на массив цветов светодиодов. Используя этот массив Вы сами можете формировать цвета в обход функции setColor(). А так же можете считывать ранее установленные цвета.
    • байты 0, 1, 2 массива, это цвета 0 светодиода (G-зелёный, R-красный, B-синий).
    • байты 3, 4, 5 массива, это цвета 1 светодиода (G-зелёный, R-красный, B-синий) и т.д.
    • размер массива зависит от количества светодиодов указанных при объявлении объекта библиотеки.
  • Пример:
uint8_t *ptrLED = led.getPointer();          // Получаем указатель на массив цветов светодиодов
ptrLED[0]=255; ptrLED[1]=0;   ptrLED[2]=0;   // Устанавливаем зелёный цвет для 0 светодиода
ptrLED[3]=0;   ptrLED[4]=255; ptrLED[5]=0;   // Устанавливаем красный цвет для 1 светодиода
ptrLED[6]=0;   ptrLED[7]=0;   ptrLED[8]=255; // Устанавливаем синий   цвет для 2 светодиода
led.write();                                 // Записываем установленные цвета в модули.

Применение:

  • Декоративное освещение;
